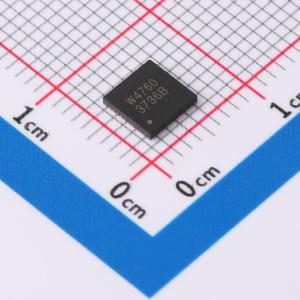

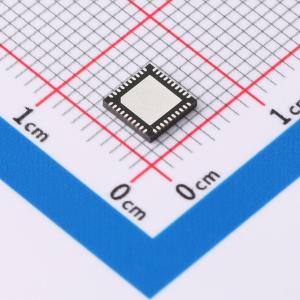

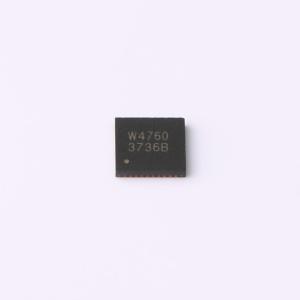

IS31FL3736B-QFLS4-TR

IS31FL3736B 是一款通用的 12x8 LED 点阵驱动器，具有 1/12 的占空比。该设备可以通过 I2C 兼容接口进行编程。每个 LED 可以通过 8 位 PWM 数据单独调光，允许 256 级线性调光。

IS31FL3736B 具有 3 种自动呼吸模式，分别称为 ABM-1、ABM-2 和 ABM-3。对于每种自动呼吸模式，都有 4 个时间参数，包括电流上升/保持/下降/关闭时间，以及 3 个循环参数，包括循环开始/结束/次数。每个 LED 都可以单独配置为任何一种自动呼吸模式或无呼吸模式。

此外，每个 LED 的开路和短路状态都可以被检测到，IS31FL3736B 将开路或短路信息存储在 LED 开路/短路寄存器中。MCU 可以通过 I2C 兼容接口读取这些寄存器，从而得知是否有 LED 开路或短路及其位置。

IS31FL3736B 的工作电压范围为 2.7V 至 5.5V，并具有非常低的关断和工作电流。

IS31FL3736B 采用 QFN-40 (5mm x 5mm) 封装，在 -40°C 至 +125°C 的温度范围内工作，供电电压范围为 2.7V 至 5.5V。

• 8 个电流源输出用于行控制
• 12 个开关电流输入用于列扫描控制
• 最多支持 96 个 LED（12x8）点阵
• 可编程 12x8（32 RGBs）矩阵大小，带消影功能
• 1MHz I2C 兼容接口
• 每个点可选 3 种自动呼吸模式
• 自动呼吸循环完成时中断引脚通知 MCU
• 自动呼吸提供 128 级伽马电流、中断和状态查找寄存器
• 1.05kHz/ 2.1kHz/ 4.2kHz/ 8.4kHz/ 26.7kHz PWM 频率选项
• 256 级全局电流设置
• 单独的开/关控制
• 单独的 256 级 PWM 控制
• 单独选择自动呼吸模式
• 单独的开路和短路错误检测功能
• 芯片同步级联
• QFN-40 (5mm x 5mm) 封装

• 手持设备用于LED显示
• 游戏设备（键盘、鼠标等）
• 白色家电应用中的LED
