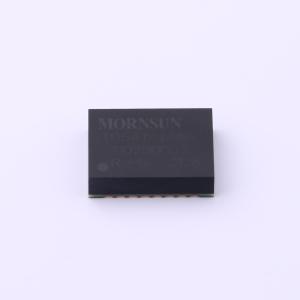

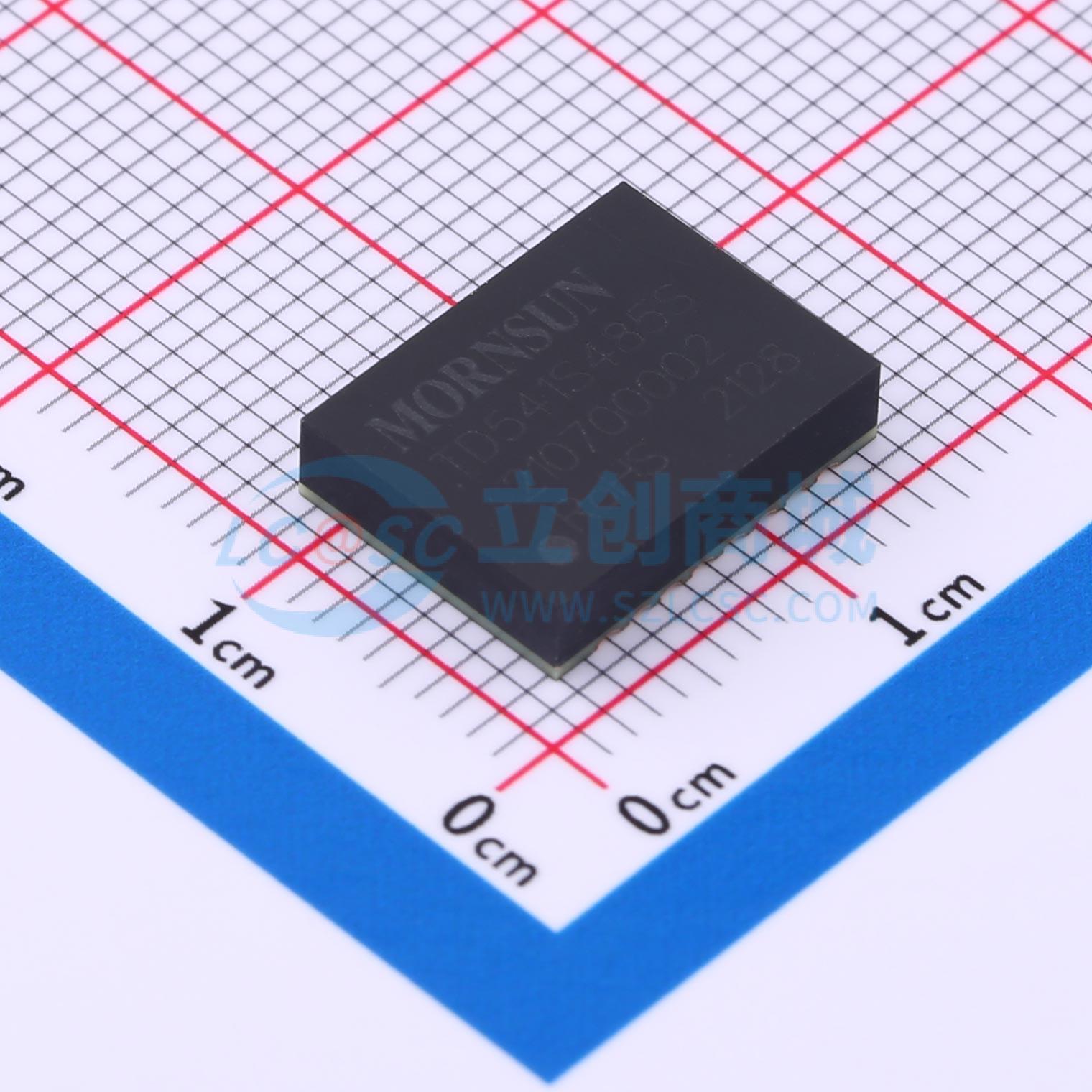

TD541S485S

TD(H)541S485S 是为RS-485 总线网络设计的一款隔离型半双工增强型收发器，且完全符合TIA/EIA-485A 标准。逻辑侧支持3.3V 和5V 逻辑电平的转换，总线接收器采用1/8 单元负载设计，其总线负载能力高达256 个节点单元，满足多节点设计设计需求。总线传输速率高达20Mbps。

TD(H)541S485S 更在传统IC 基础上重点加强A、B 引脚可靠性设计，其中包括驱动器过流保护，增强型ESD 设计等，其A、B 端口ESD 承受能力高达15KV（Human Body Model）。

TD(H)541S485S 是一款带隔离电源的半双工增强型RS485 隔离收发器。每个收发器里除了包含一个隔离电源外，还包含一个驱动器和一个接收器。该收发器具备总线失效保护功能，当接收器输入开路、短路或者当总线处于空闲状态时，能保证接收器输出为高电平。TD(H)541S485S 采用5VDC 单电源供电，整机可监控模块整体的工作状态，对输出大电流进行限制，以防止总线过载或短路对收发器造成不可恢复性损伤。

• 超小，超薄，芯片级DFN 封装
• 符合TIA/EIA-485-A 标准
• 集成5V 高效隔离电源
• I/O 电压范围支持3.3V 和5V 微处理器（当使用5V 微处理器时RXD 可直接连接）
• 隔离耐压高达3000VDC（TDH541S485S 5000VDC）
• 总线静电防护能力高达15kV(HBM)
• 通讯速率高达20Mbps

• 25kV/μs 瞬态抗扰度

• 极低通讯延时
• 1/8 单位负载，总线负载能力高达256 节点
• 总线失效保护
• 总线驱动短路保护
• 工业级工作温度范围：-40℃ to +105℃
• 符合AEC-Q100 标准
• 满足EN62368 标准
• 潮敏等级(MSL) 3

• 工业自动化
• 楼宇自动化
• 智能电表
• 远距离信号交互、传输
