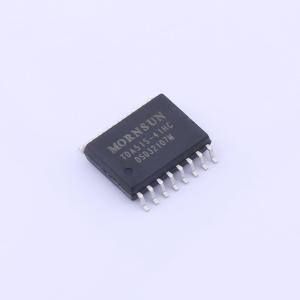

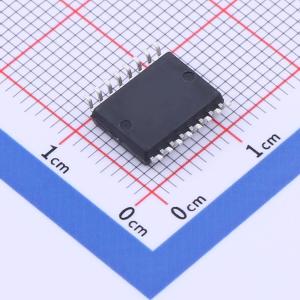

TDA51S-41HC

MSL=3，上机前请烘烤采用SOIC封装的集成式隔离型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高性能增强型数字隔离器，集成隔离式 DC-DC 转换器，无需单独的隔离电源，可实现小尺寸、全隔离解决方案。该设备有三个正向和一个反向通道，并有故障安全模式选项。若输入信号丢失，带 H 的设备默认输出为低电平。此外，其他通道通信类型，如两个正向通道和两个反向通道、四个正向通道、四个反向通道等多种通道组合类型正在开发中。
品牌名称: MORNSUN(金升阳)
商品型号: TDA51S-41HC
商品编号: C2840488
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 4.83克(g)

商品参数

商品概述

TDA51S-41HC是一款增强隔离耐压并集成DC-DC转换器的一款四通道数字隔离器芯片，可替代传统用分立器件组建的隔离电源方案，并且新方案使得外形尺寸更小，能够实现完全隔离。 TDA51S-41HC芯片具有三个前向通道和一个反向通道，且具有故障安全模式选项，如果输入信号丢失，芯片默认输出为高电平。另外，其余通道通信类型如两个前向通道和两个反向通道、四个前向通道、四个反向通道等多种通道组合类型均在开发中。

商品特性

超小，超薄，芯片级SOIC封装
信号传输速率高达150Mbps
宽供电电源范围3V至5.5V
隔离耐压高达5000Vrms
纳秒级通讯延时
集成过载、短路、过热保护
高共模瞬态抗扰度150kV/μs（典型值）
工业级工作温度范围：-40°C to +125°C
符合RoHS标准封装：SOIC16-WB

应用领域

3.3V/5V电平转换
总线隔离通信
隔离传感器接口
工业自动化控制系统
电机控制
医疗隔离
测试和测量
隔离ADC，DAC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交35单

	属性	参数值
	商品目录	数字隔离器(带电源)
	正向通道数	3
	反向通道数	1
	最大数据速率	150Mbps
	默认输出	高电平

	属性	参数值
	集成电源工作电压	3V；5.5V
	集成电源输出电压	3.13V~3.56V
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
