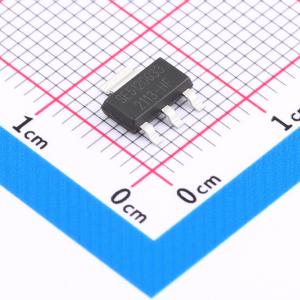

温馨提醒：图片仅供参考，商品以实物为准
SED5120
1.5A 超低压差 CMOS 线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SE5120系列固定输出超低压差线性稳压器专为便携式电池供电应用而设计，这类应用需要低功耗和低压差。每个器件包含一个带隙电压基准、一个误差放大器、一个PMOS功率晶体管，以及限流和限温保护电路。SE5120设计用于搭配低成本的电解电容器和陶瓷电容器，且要求最小输出电容为10μF
- 品牌名称
- SEAWARD(思旺)
- 商品型号
- SED5120
- 商品编号
- C2838439
- 商品封装
- SOT-223-3
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 150mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 150uA | |
| 噪声 | - | |
| 特性 | 过流保护；短路保护；过热保护 | |
| 工作温度 | 0℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
SE5120系列固定输出超低压差线性稳压器专为便携式电池供电应用而设计，这类应用需要低功耗和低压差。每个器件包含一个带隙电压基准、一个误差放大器、一个PMOS功率晶体管以及限流和限温保护电路。 SE5120设计用于搭配低成本的电解电容和陶瓷电容，且要求最小输出电容为10μF。
商品特性
- 500mA时典型压差为150mV
- 输出电压：0.8V至3.9V（步长0.1V）
- 出色的线性和负载调节能力
- 输出电压精度高达2%
- 典型地电流超低，为150μA
- 热保护和过流保护
- 短路保护
- 标准SOT - 223和TO - 252封装
应用领域
- USB可移动设备
- MPEG4设备
- 无线局域网
- 手持式仪器
- 便携式DVD播放器
- 数码相机
