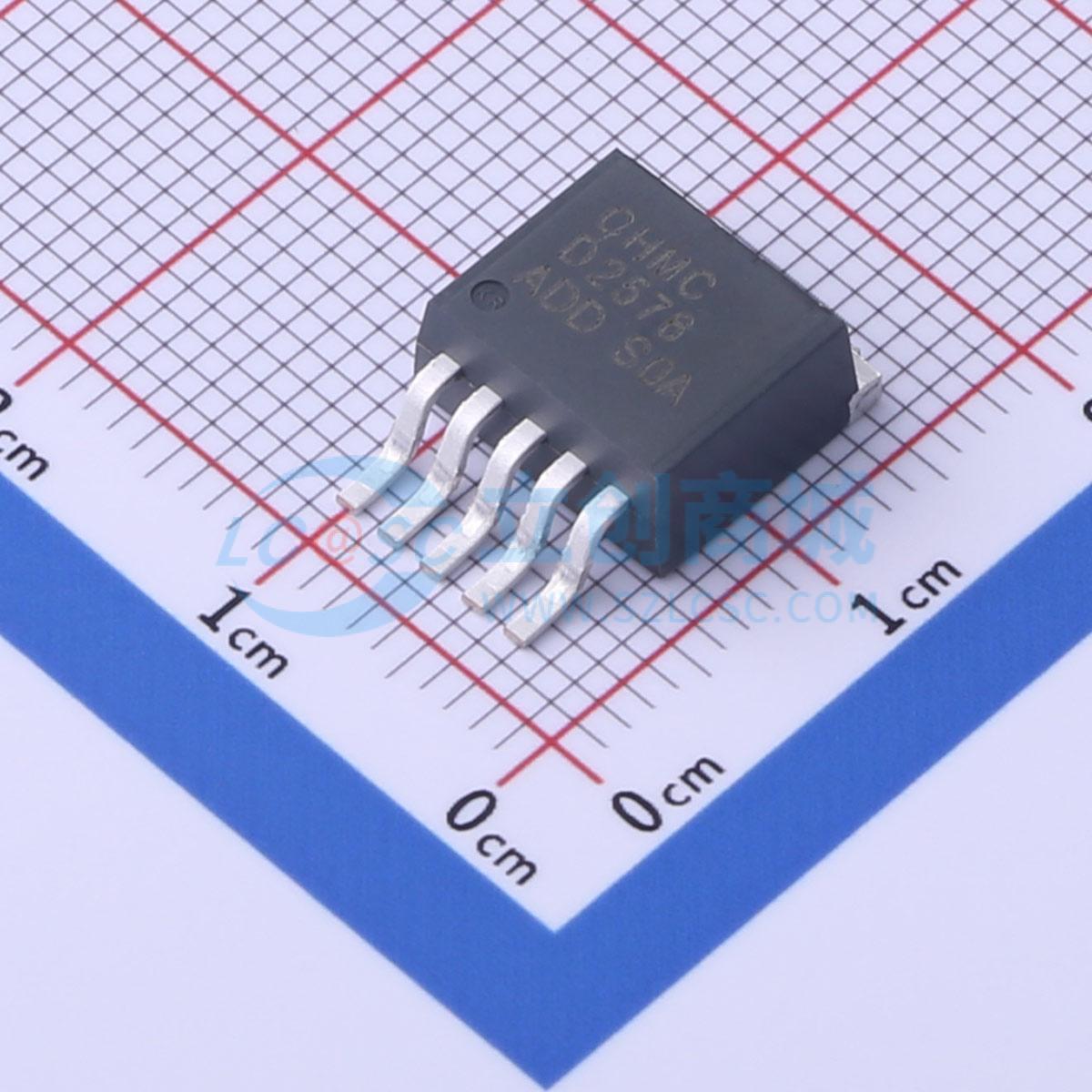

温馨提醒：图片仅供参考，商品以实物为准
D2576-ADJ(F)
3A降压型电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D2576系列稳压器是一款单片集成电路，能提供降压（buck）开关稳压器各种功能，能驱动3A负载，具有良好的线性和负载调节能力。提供3.3V、5V、12V的固定输出电压和ADJ输出型号。这些稳压器内部包括频率补偿器和52kHz固定频率振荡器，外部元器件少，使用简便。还包括外部关断控制端，具有50μA典型待机电流。此款输出是ADJ可调版。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2576-ADJ(F)
- 商品编号
- C2837282
- 商品封装
- TO-263-5
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 6V~40V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
D2576系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。D2576有3.3V、5V、12V固定输出电压版本以及可调输出版本。 这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 D2576系列是流行的三端线性稳压器的高效替代品。它能大幅减小散热器的尺寸，在某些情况下甚至无需散热器。多家不同制造商提供专为D2576优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率保证±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关具备逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。 D2576采用TO220T - 5L和TO263 - 5L封装。
商品特性
- 3.3V、5V、12V及可调输出版本
- 高效率
- 保证3A输出电流，仅需4个外部元件
- 52kHz固定频率内部振荡器
- TTL关断能力，低功耗待机模式
- 使用现成的标准电感器
- 热关断和电流限制保护
- 可调版本输出电压范围为1.23V至37V，在电源和负载条件下最大偏差±4%
应用领域
- 简单的高效降压（buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（升降压）
