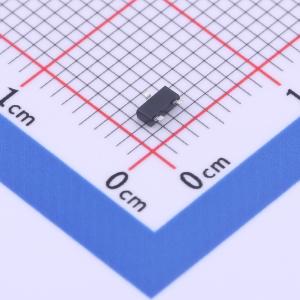

温馨提醒：图片仅供参考，商品以实物为准
2N7002KA-RTK/H
N沟道 耐压:60V 电流:300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD 保护 2000V。 用于低 RDS(ON) 的高密度单元设计。 电压控制小信号开关。 坚固可靠。 高饱和电流能力。 后缀 U：符合 AFC-Q101
- 品牌名称
- KEC
- 商品型号
- 2N7002KA-RTK/H
- 商品编号
- C2837298
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 2.7Ω@5V | |
| 耗散功率(Pd) | 350mW | |
| 阈值电压(Vgs(th)) | 2.35V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 18pF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 7pF |
商品概述
这些N沟道增强型功率场效应晶体管采用了分裂栅沟槽DMOST技术。这种先进技术经过专门设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
商品特性
- 40V、39A，VGS = 10V时，RDS(on)最大值为7.5mΩ
- 改善了dv/dt能力
- 快速开关
- 100%保证EAS
- 有环保型器件可供选择
应用领域
- 电机驱动器
- 不间断电源（UPS）
- DC-DC转换器
