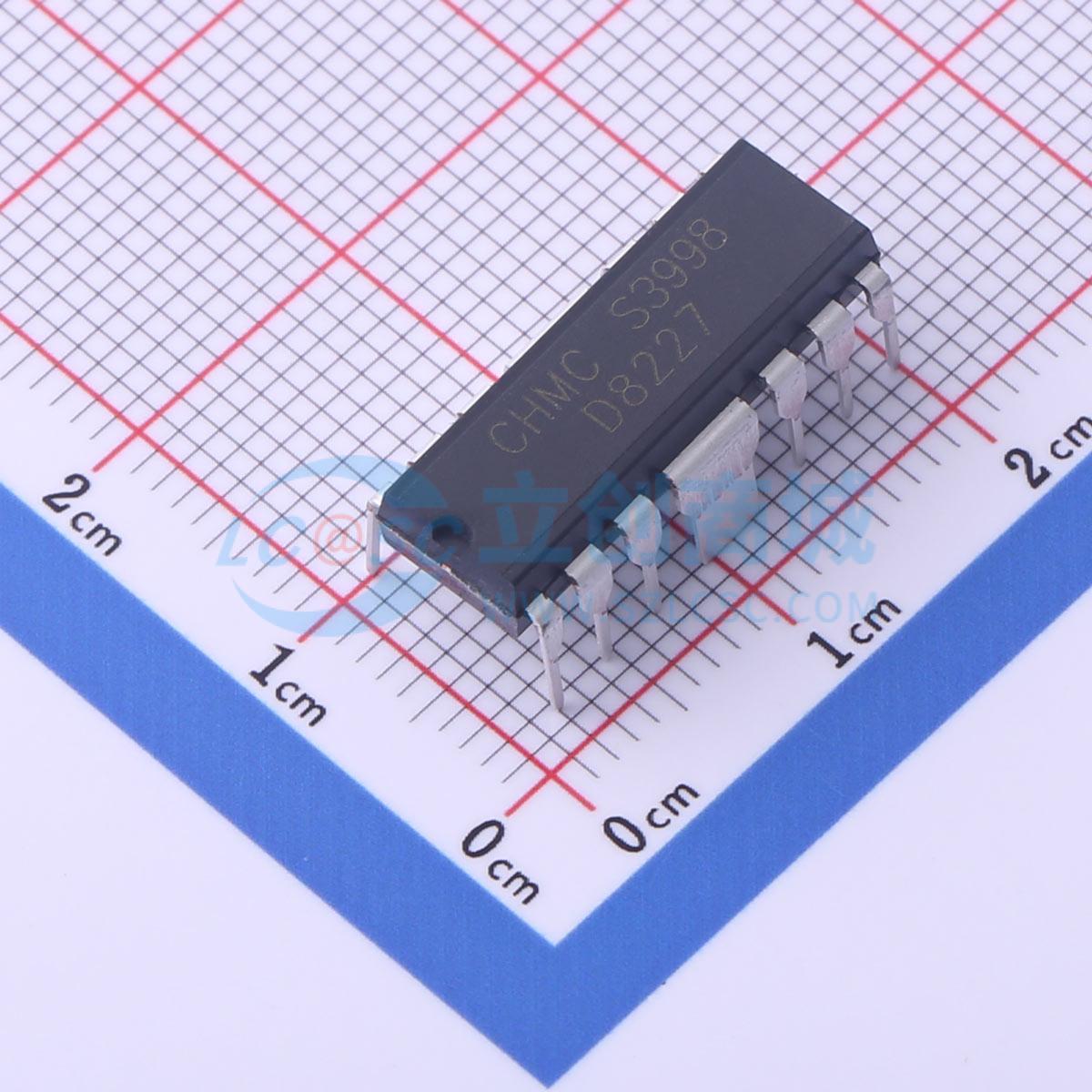

温馨提醒：图片仅供参考，商品以实物为准

D8227

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D8227为双通道（2.5W*2)音频功率放大器电路。具有功耗小、噪声小、失真小、纹波抑制比高等特点，具有待机开关。常用于收录音机，台式音响等。
品牌名称: Silicore(芯谷)
商品型号: D8227
商品编号: C2837295
商品封装: HDIP-12
包装方式: 管装
商品毛重: 1.06克(g)

商品参数

D8227 是双路音频功率放大集成电路，内置温度过热保护电路、功率调整开关。适用于便携式收录机作音频功率放大。该电路采用HDIP12 封装形式。

输出功率大POUT=2.5W/CH(典型)(Vcc=9V,RL=4Ω,f=1kHz,THD=10%)，POUT=3.0W/CH(典型)(Vcc=9V,RL=3Ω,f=1kHz,THD=10%)
电压增益：Gv=45dB (典型)（Rf=120Ω,f=1kHz），Gv=56.5dB (典型)（Rf=0Ω,f=1kHz）
静态电流小；Icc0=21mA (典型) (Vcc=9V,VIN=0)
纹波抑制比：R.R.=-52dB (典型) (Vcc=9V，fripple=100Hz，Rg=600Ω)
通道隔离度：C.T.=-50dB (典型) (Vcc=9V，f=1kHz，Rg=600Ω)
输出噪声电压：Vno=0.3mVrms (典型) (Vcc=9V，Rg=10kΩ，BW=20Hz~20kHz)
软嵌位
内置热保护电路
最佳电源电压9V
工作电源电压范围：Vcc=5~12V （Ta=25°C）
调谐开关低噪声
