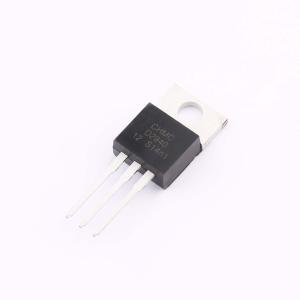

温馨提醒：图片仅供参考，商品以实物为准
D2940-12
1A 低压差电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款低压差稳压器设计提供输出电流1A，典型500mV压降电压，最大值是1V。当输入和输出电压之差超过3V时，它能降低接地电流。提供低静态电流（1A时的典型电流为30mA，输入输出差为5V）。更高的静态电流仅在稳压器处于（Vin-Vout≤3V）时存在，输出是12V版。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D2940-12
- 商品编号
- C2837291
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 1.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 26V | |
| 输出电压 | 12V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 66dB@(120Hz) | |
| 压差 | 800mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 360uVrms | |
| 特性 | 过热保护；过流保护；反接保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
D2940是一款低压差稳压器，设计用于提供高达1A的输出电流，典型压差为500mV，最大压差为1V。当输入电压与输出电压之差超过3V时，它能够降低接地电流。 D2940具有低静态电流（在输出电流为1A且输入输出压差为5V时，典型电流为30mA）。只有当稳压器处于压差模式（VIN - VOUT ≤ 3V）时，静态电流才会较高。 D2940提供SOT - 223、TO - 252、TO - 220和TO - 263封装。
商品特性
- 输出电流为1A时，典型压差为500mV
- 输出电流超过1A
- 低静态电流
- 反接电池保护
- 限流和热关断保护
- 镜像插入保护
应用领域
- 为VGA和声卡液晶显示器供电
- 电池供电设备/笔记本电脑
- 开关电源后置稳压器/DC - DC模块
- 高效线性电源
- 可调电源
- 条形码扫描仪
