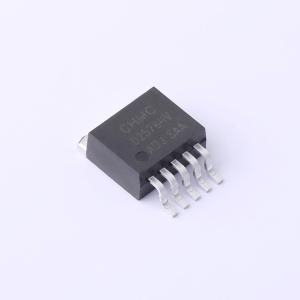

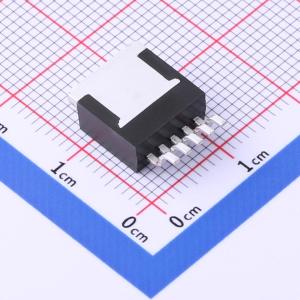

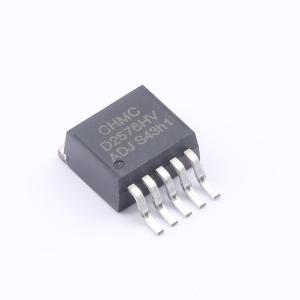

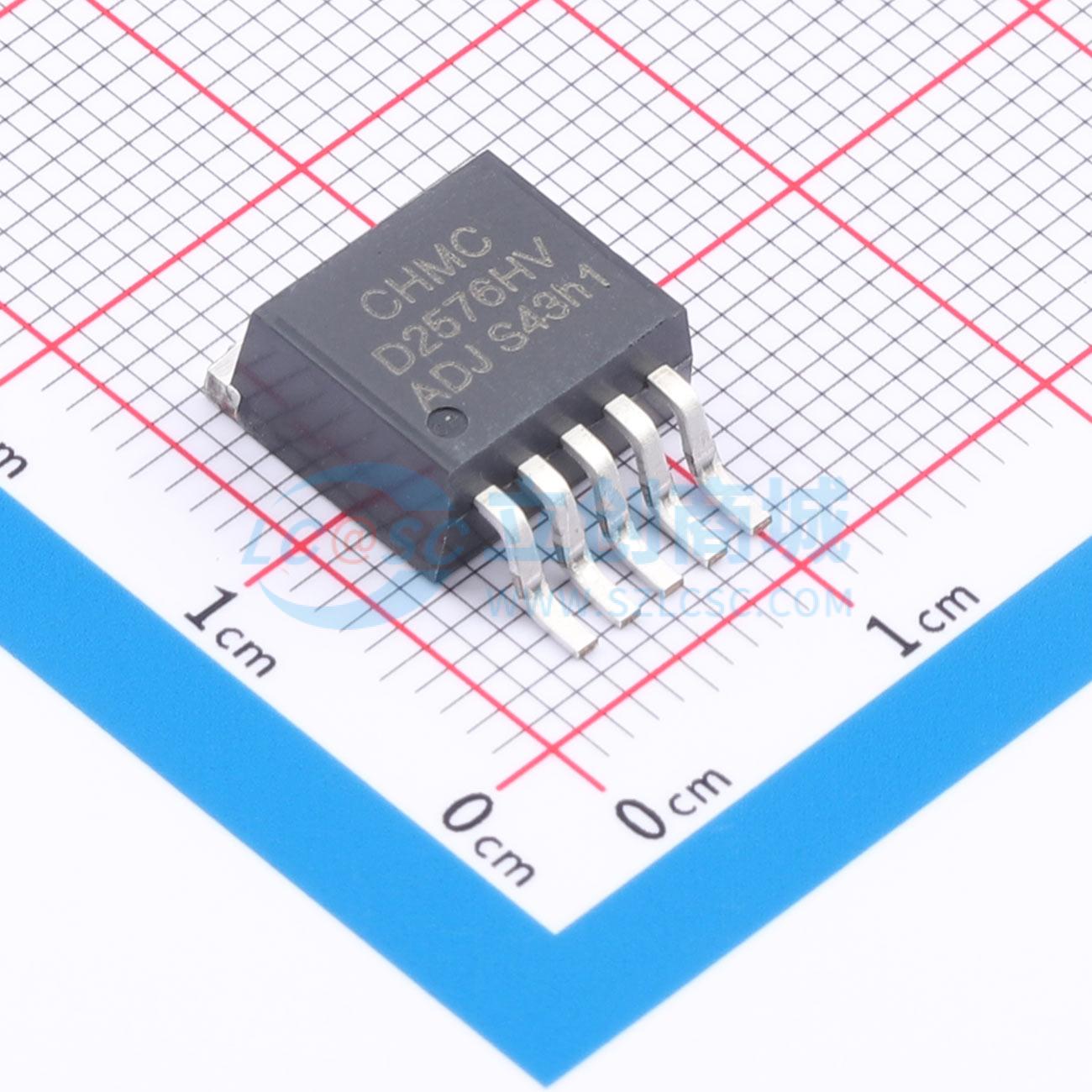

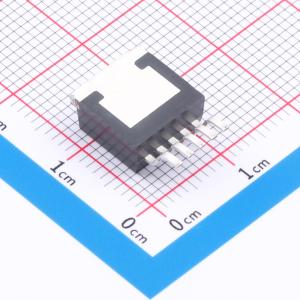

D2576HV-ADJ(F)

3A降压型高压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D2576HV系列稳压器是一款高压单片集成电路，能提供降压（buck）开关稳压器各种功能，能驱动3A负载，具有良好的线性和负载调节能力。提供3.3V、5V、12V的固定输出电压和ADJ输出型号。这些稳压器内部包括频率补偿器和52kHz固定频率振荡器，外部元器件少，使用简便。还包括外部关断控制端，具有50μA典型待机电流。此款输出是ADJ可调版。
品牌名称: Silicore(芯谷)
商品型号: D2576HV-ADJ(F)
商品编号: C2837285
商品封装: TO-263-5
包装方式: 管装
商品毛重: 1.44克(g)

商品参数

商品概述

D2576HV系列稳压器是单片集成电路，为降压（Buck）开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线性和负载调节能力。D2576HV有3.3V、5V、12V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且包含内部频率补偿和固定频率振荡器。 D2576HV系列是流行的三端线性稳压器的高效替代品。它显著减小了散热器的尺寸，在某些情况下无需散热器。多家不同制造商提供了一系列专为D2576HV优化的标准电感。这一特性大大简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关包含逐周期电流限制，以及在故障条件下提供全面保护的热关断功能。 D2576HV采用TO220T - 5L和TO263 - 5L封装。

商品特性

3.3V、5V、12V和可调输出版本
宽输入电压范围，HV版本为40V至60V
高效率
额定3A输出电流
52kHz固定频率内部振荡器
TTL关断能力，低功耗待机模式
使用现成的标准电感
热关断和电流限制保护
可调版本输出电压范围，在电压和负载条件下为1.23V至57V，最大±4%

应用领域

简单的高效降压（Buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（Buck - Boost）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	-
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	可调
