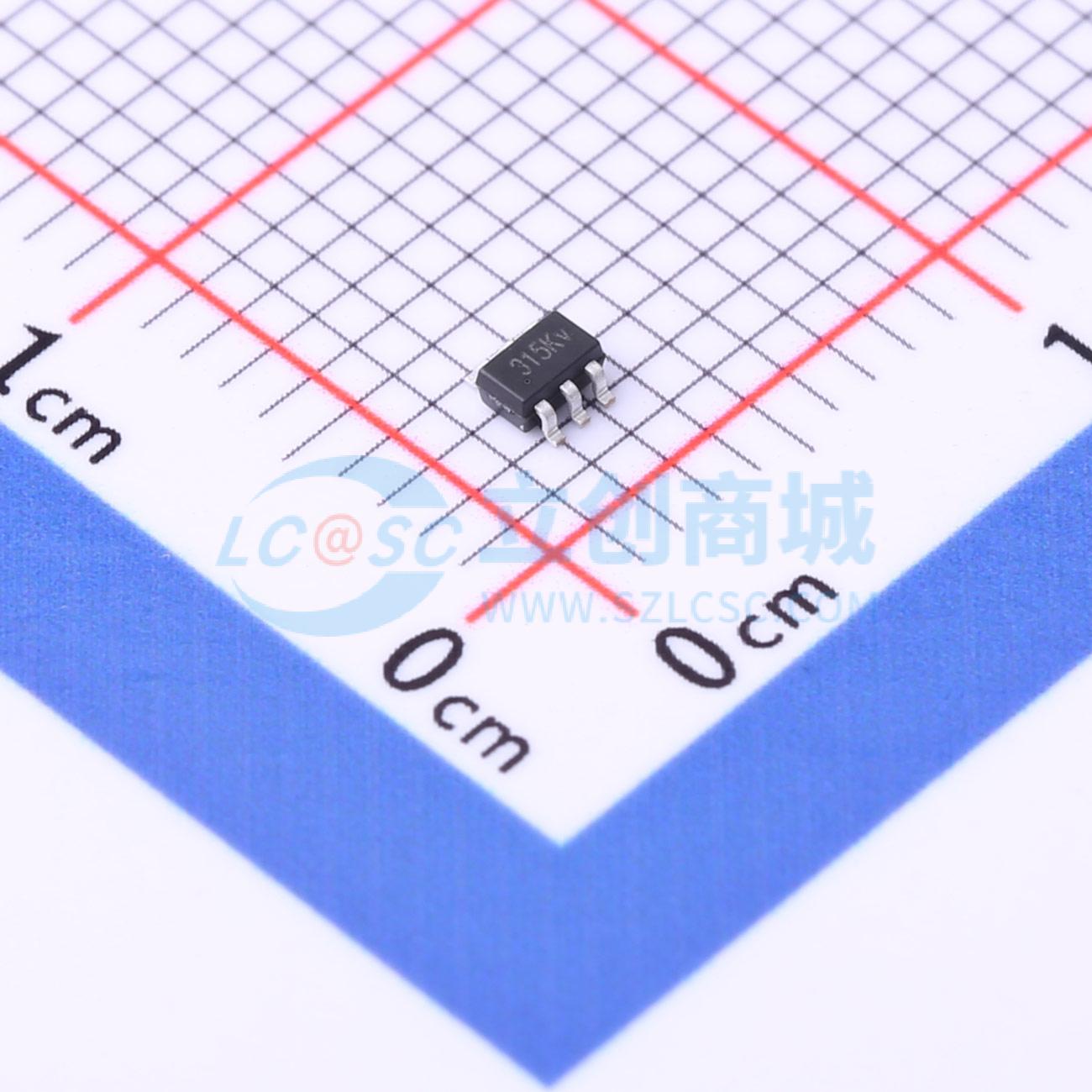

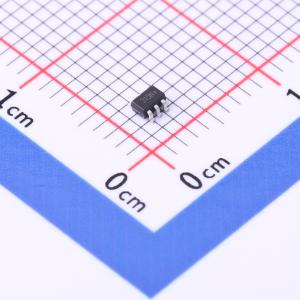

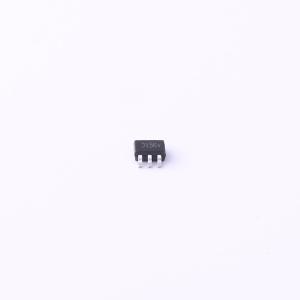

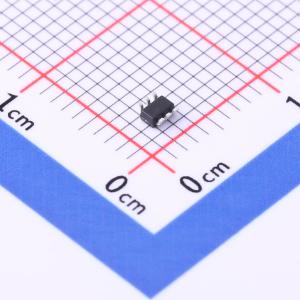

温馨提醒：图片仅供参考，商品以实物为准
TPW3157A-CR
低电压5Ω型单刀双掷（SPDT）模拟开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPW3157A是高性能单刀双掷（SPDT）模拟开关。这些器件的特点是，在4.5V的VCC电压下，最大导通电阻（RON）超低，仅为3Ω，并且能在1.65V至5.5V的宽VCC电压范围内工作。即使控制电压低于VCC电源电压，TPW3157A的静态电流也非常低
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPW3157A-CR
- 商品编号
- C2837116
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 40ns | |
| 导通电阻(Ron) | 3Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 25ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 40pF | |
| 带宽 | 100MHz | |
| 传播延迟(tpd) | 5ns |
商品概述
TPW3157A是高性能单刀双掷（SPDT）模拟开关。该器件的特性是在4.5V VCC时最大导通电阻（RON）超低，仅为3Ω，且能在1.65V至5.5V的宽VCC范围内工作。 即使控制电压低于VCC电源电压，TPW3157A的静态电流也非常低。这一特性非常适合便携式应用，允许与处理器通用I/O直接接口。
商品特性
- 闩锁性能超过800 mA
- 电源电压：1.65V至5.5V
- 低导通电阻：在Vs = 4.5V时最大为3Ω
- 带宽：300 MHz
- 快速开关时间：导通时间（tON）= 40 ns，关断时间（tOFF）= 15 ns
- 先断后通式开关
- 工作温度范围：-40℃至125℃
应用领域
- 工业控制系统
- 电池供电系统
- 音频信号路由
- 便携式仪器和移动设备
