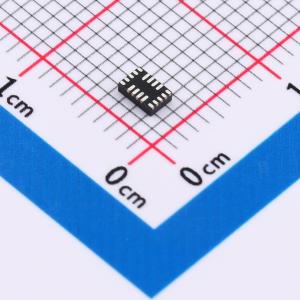

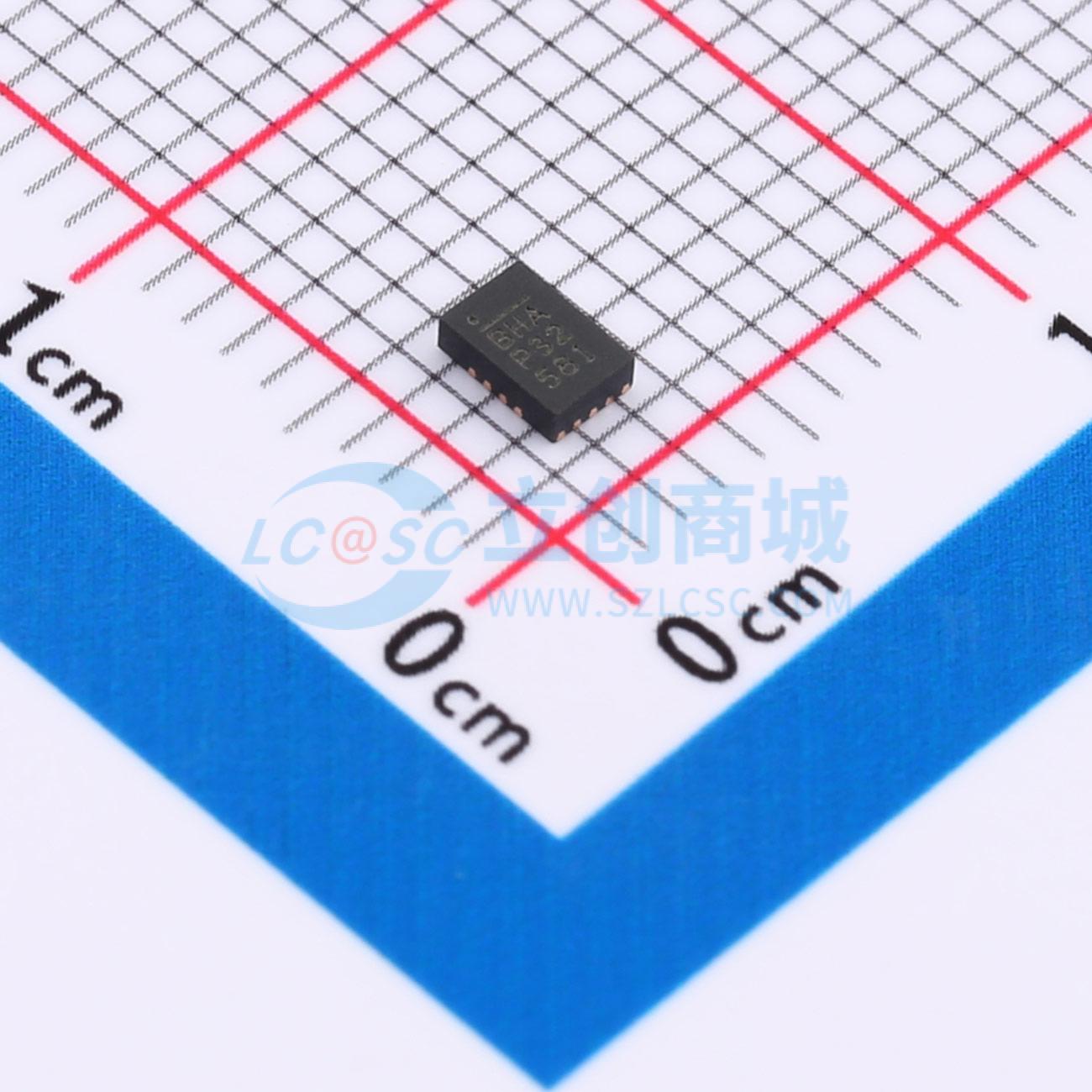

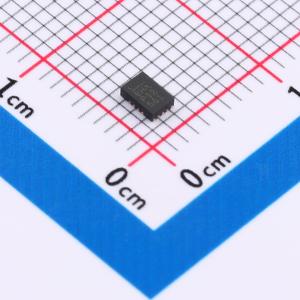

MP2672GD-0000-Z
用于两串锂离子电池的带电池均衡功能的升压充电器
SMT扩展库PCB免费打样
- 描述
- MP2672 是一款高度集成、灵活的开关模式电池充电 IC，适用于串联双节锂离子电池，广泛应用于各类便携式设备。当存在输入电源时，MP2672 以升压模式运行，为串联双节电池充电。充电功能启用后，MP2672 会自动检测电池电压，并分三个阶段为电池充电：预充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。MP2672 还具备窄电压直流（NVDC）电源结构。当电池电量不足时，MP2672 将系统输出调节至最低电压水平，以便立即为系统供电，同时通过电池 FET 为电池充电。MP2672 还具备电池均衡功能。它会监测每个电池单元的电压，一旦电压差超过失配阈值，就会对电池单元电压进行均衡。MP2672 有两种配置模式：独立模式和主机控制模式。在独立模式下，充电参数可通过硬件引脚进行配置。在主机控制模式下，充电参数可通过 I²C 寄存器进行配置。MP2672 具备多样化且强大的保护功能。它有一个热调节环路，当结温超过热环路阈值时，会降低充电电流。它还具备符合 JEITA 标准的电池温度保护功能。其他安全特性包括输入过压保护、电池过压保护、热关断、电池温度监测、看门狗定时器，以及一个可编程备用定时器，用于防止对没电的电池进行长时间充电。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP2672GD-0000-Z
- 商品编号
- C2837210
- 商品封装
- QFN-18(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片；均衡芯片 | |
| 工作电压 | 4V~5.75V | |
| 最大充电电流 | 2A | |
| 充电饱和电压 | 8.4V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 31uA | |
| 接口类型 | I2C |
商品概述
MP2672 是一款高度集成、灵活的开关模式电池充电 IC，适用于串联双节锂离子电池，广泛应用于各类便携式设备。 当存在输入电源时，MP2672 以升压模式运行，为串联双节电池充电。充电功能启用后，MP2672 会自动检测电池电压，并分三个阶段为电池充电：预充电、恒流充电和恒压充电。其他功能包括充电终止和自动再充电。 MP2672 还具备窄电压直流（NVDC）电源结构。当电池电量不足时，MP2672 将系统输出调节至最低电压水平，以便立即为系统供电，同时通过电池 FET 为电池充电。 MP2672 还具备电池均衡功能。它会监测每个电池单元的电压，一旦电压差超过失配阈值，就会对电池单元电压进行均衡。 MP2672 有两种配置模式：独立模式和主机控制模式。在独立模式下，充电参数可通过硬件引脚进行配置。在主机控制模式下，充电参数可通过 I²C 寄存器进行配置。 MP2672 具备多样化且强大的保护功能。它有一个热调节环路，当结温超过热环路阈值时，会降低充电电流。它还具备符合 JEITA 标准的电池温度保护功能。其他安全特性包括输入过压保护、电池过压保护、热关断、电池温度监测、看门狗定时器，以及一个可编程备用定时器，用于防止对没电的电池进行长时间充电。
商品特性
- 输入工作电压：4.0V 至 5.75V
- 可持续承受电压高达 14V
- 串联双节电池的可编程充电电流高达 2A
- 兼容主机控制模式和独立模式
- NVDC 电源路径管理
- 可编程输入电压限制
- 可编程充电电压，精度达 0.5%
- 无需外部检测电阻
- 集成电池均衡电路，用于解决电池单元失配问题
- 对完全耗尽的电池进行预调节
- 灵活的新充电周期启动方式
- 独立模式下的充电操作指示灯
- 电池缺失检测
- I2C 端口，用于在主机控制模式下灵活设置系统参数和报告状态
- 用于温度监测的负温度系数引脚
- 符合 JEITA 标准
- 内置充电保护和可编程安全定时器
- MOSFET 逐周期过流保护
- 热调节和热关断
- 采用 QFN - 18（2mmx3mm）封装
应用领域
- 便携式手持设备解决方案
- 销售点（POS）机
- 蓝牙音箱
- 电子烟
- 一般双节电池应用
