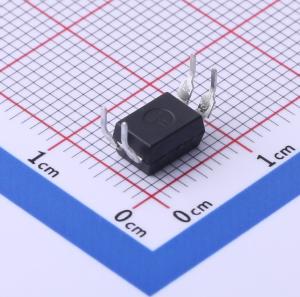

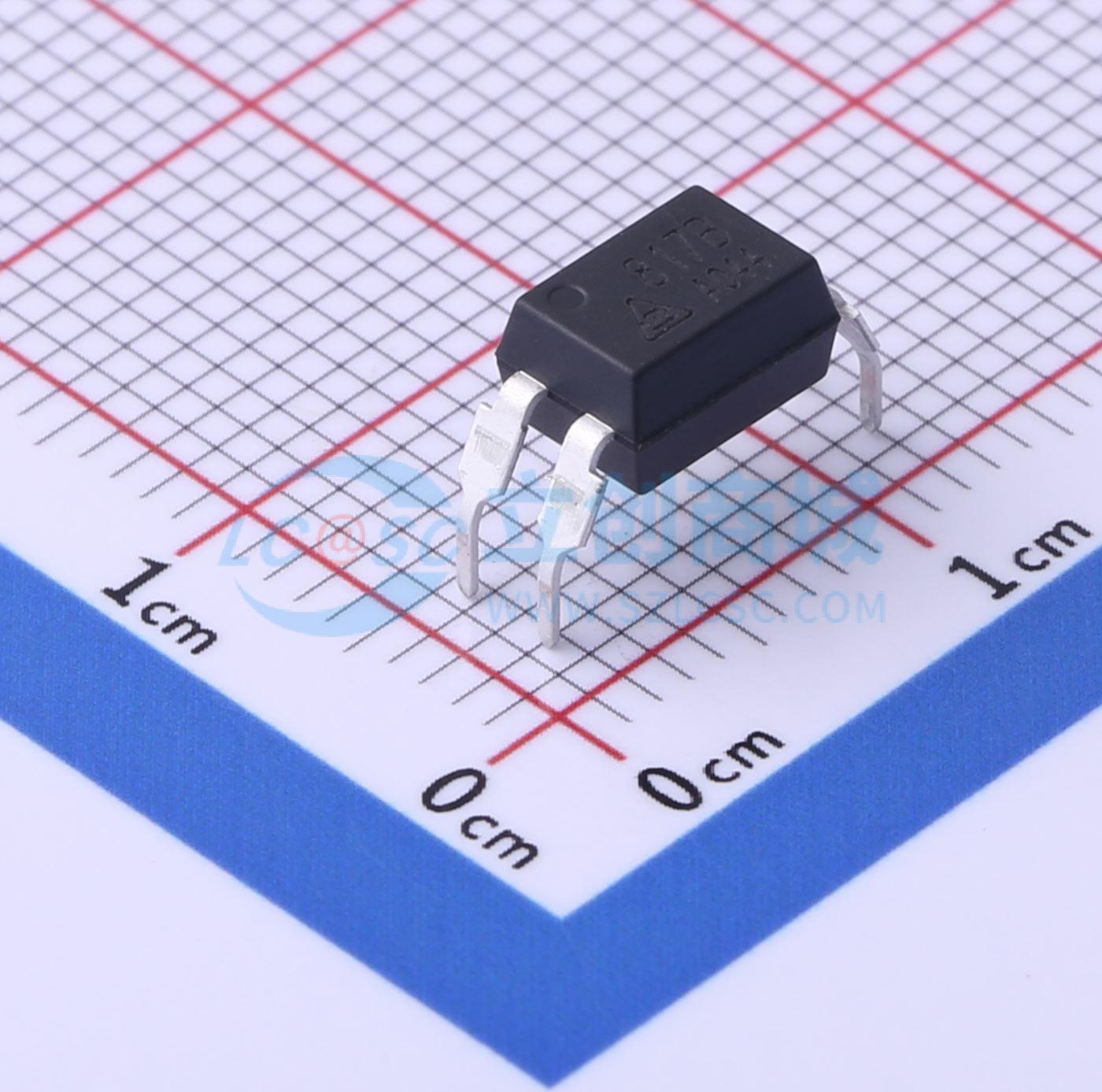

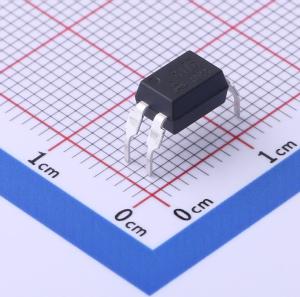

温馨提醒：图片仅供参考，商品以实物为准
PC817MB
DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- 华润华晶
- 商品型号
- PC817MB
- 商品编号
- C2833629
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
PC817x是一款由一个发光二极管和一个光电晶体管组成的光电耦合器。四引脚封装，三种形式（DIP、DIP-M、SMD）。
商品特性
- 电流转换比(CTR)范围: 80%~600% (IF = 5mA, VCE = 5V)
- 输入-输出隔离电压 (Viso = 5000V rms)
- 集电极-发射极击穿电压 ΔBVCEO ≥ 80V
- UL 认证(No. E465130)
- VDE 认证 (No. 40042139 / 40050440)
- CQC 认证 (No. CQC16001152669 / CQC19001221669)
应用领域
- 开关电源，智能电表
- 工业控制，测量仪器
- 办公设备，比如复印机
- 家用电器，比如空调、风扇、热水器等
