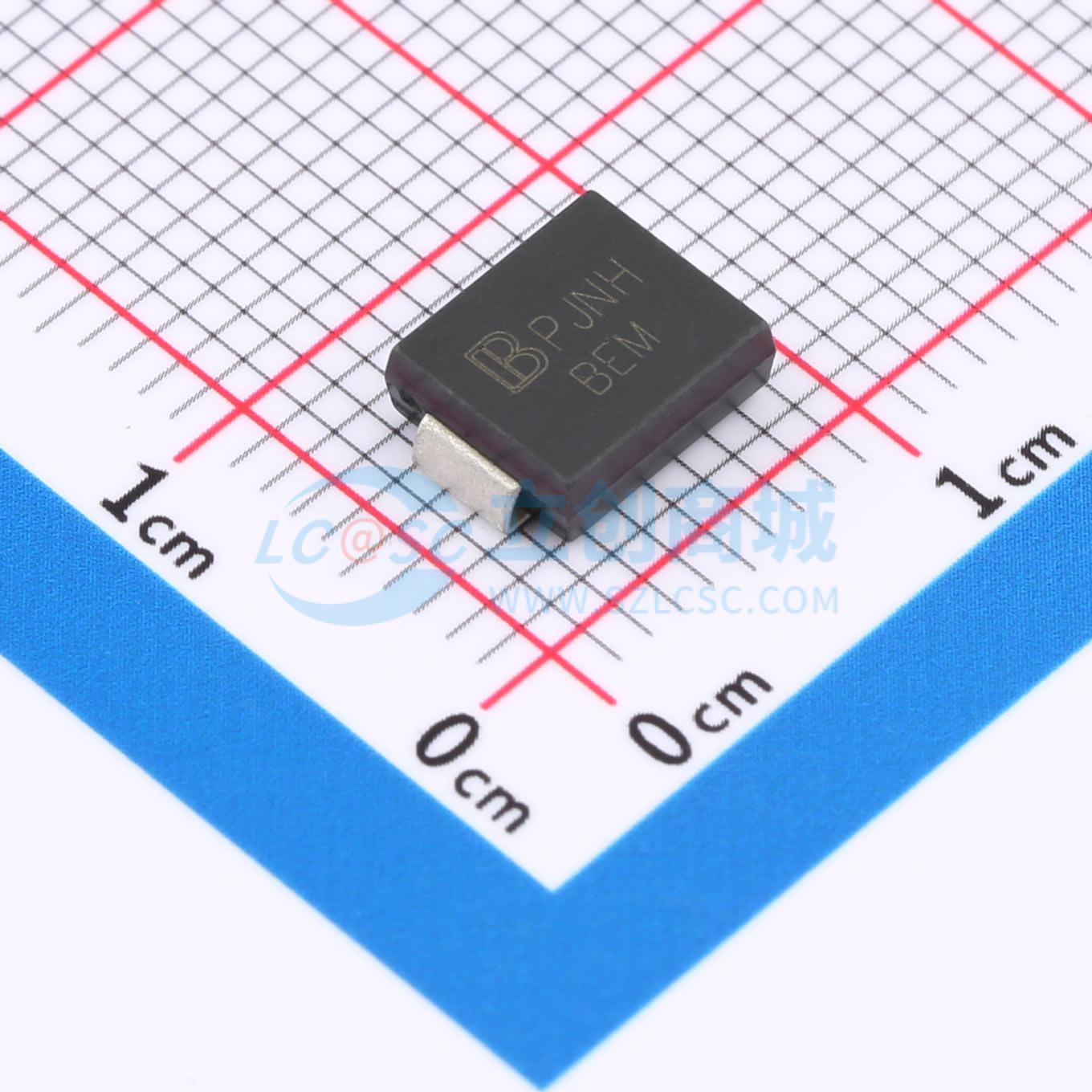

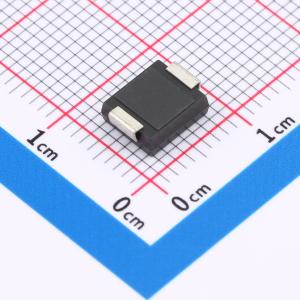

温馨提醒：图片仅供参考，商品以实物为准
SMCJ15CA-ATNV
双向ESD 15V截止 峰值浪涌电流：61.5A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 低外形封装。 内置应力消除。应用：I/O接口
- 品牌名称
- Brightking(君耀电子)
- 商品型号
- SMCJ15CA-ATNV
- 商品编号
- C2833644
- 商品封装
- SMC(DO-214AB)
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 61.5A@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压 | 18.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 薄型封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 出色的钳位能力：在10/1000μs波形下，峰值脉冲功率能力为1500W，重复率（占空比）：0.01%
- 快速响应时间
- 高于10V时，典型反向电流（IR）小于1μA
- 高温焊接：端子可承受260℃/10秒
- 塑料封装符合美国保险商实验室（UL）94V - 0阻燃等级
- 符合J - STD - 020标准的MSL 1级
- 安全认证：UL：E244458
- 通过AEC - Q101认证
- 符合IEC61000 - 4 - 2标准，静电放电（ESD）防护能力：空气放电30KV，接触放电30KV
应用领域
- 输入/输出（I/O）接口
- 交流/直流（AC/DC）电源
- 低频信号传输线（如RS232、RS485等）
