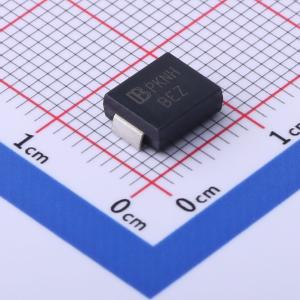

  • SMCJ24CA-ATNV商品缩略图

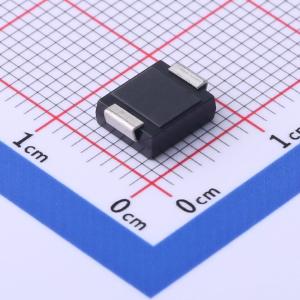

  • SMCJ24CA-ATNV商品缩略图
  • SMCJ24CA-ATNV商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMCJ24CA-ATNV

双向ESD 24V截止 峰值浪涌电流：38.6A@10/1000us

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
特性：适用于表面贴装应用，以优化电路板空间。 低外形封装。 内置应力消除。应用：I/O接口
品牌名称
Brightking(君耀电子)
商品型号
SMCJ24CA-ATNV
商品编号
C2833651
商品封装
SMC(DO-214AB)​
包装方式
编带
商品毛重
0.38克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)24V
钳位电压38.9V
峰值脉冲电流(Ipp)38.6A@10/1000us
峰值脉冲功率(Ppp)1.5kW@10/1000us
属性参数值
击穿电压(VBR)29.5V
反向电流(Ir)1uA
工作温度-55℃~+150℃
防护等级IEC 61000-4-2
类型ESD

商品特性

  • 适用于表面贴装应用，以优化电路板空间
  • 薄型封装
  • 内置应力消除结构
  • 玻璃钝化结
  • 低电感
  • 出色的钳位能力
  • 在10/1000μs波形下具有1500W的峰值脉冲功率能力，重复率（占空比）：0.01%
  • 快速响应时间
  • 在10V以上时，典型反向电流小于1μA
  • 高温焊接：引脚处260°C / 10秒
  • 塑料封装符合UL 94V-0阻燃等级
  • 符合J-STD-020标准的MSL 1级
  • 安全认证：UL: E244458
  • 通过AEC-Q101认证
  • 符合IEC61000-4-2标准，静电放电（ESD）：空气放电30KV，接触放电30KV

应用领域

  • 输入/输出接口
  • 交流/直流电源
  • 低频信号传输线（RS232、RS485等）
