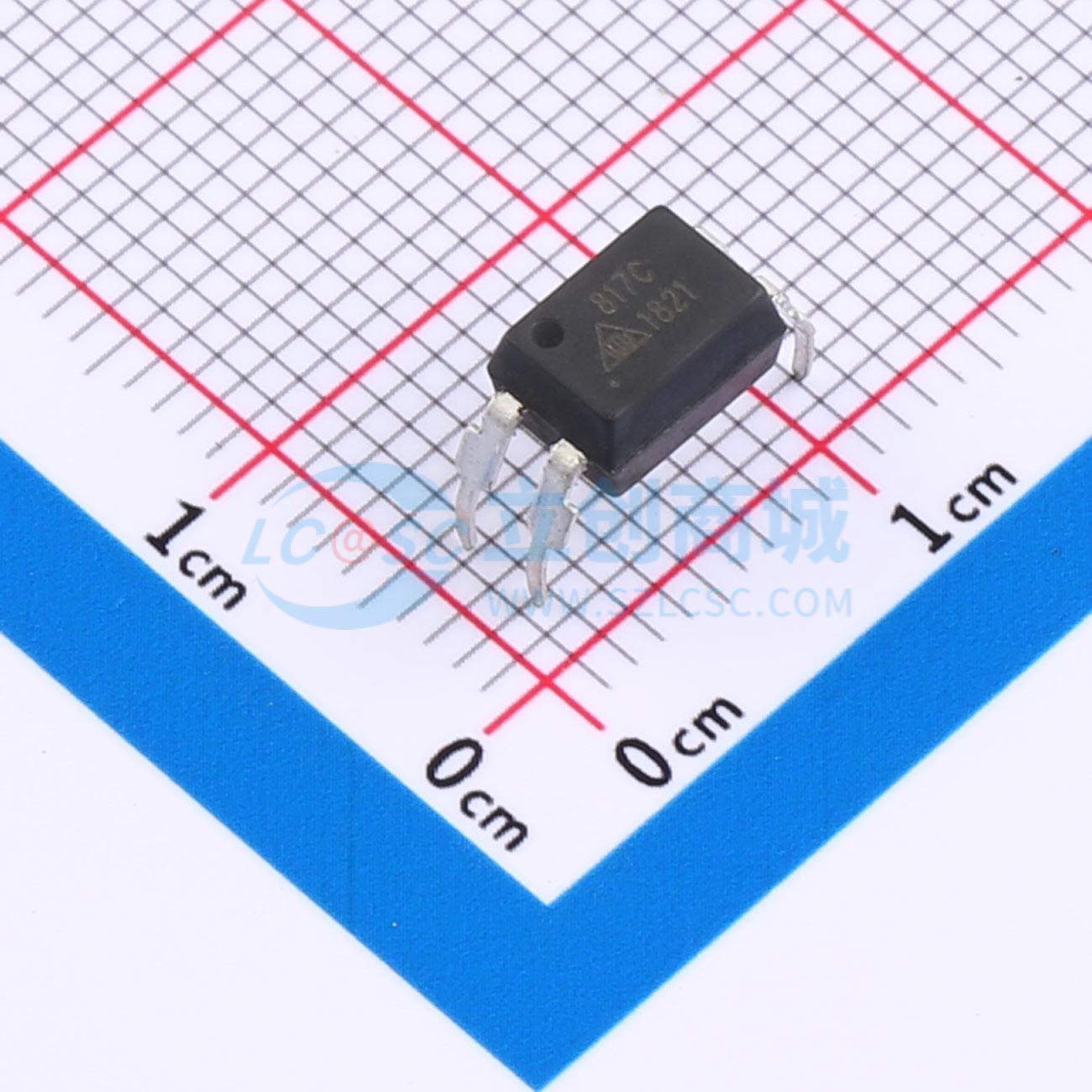

PC817MC实物图

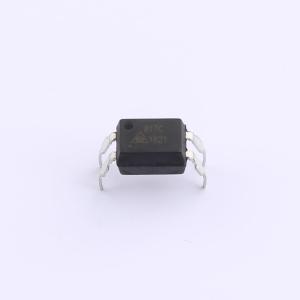

  • PC817MC商品缩略图

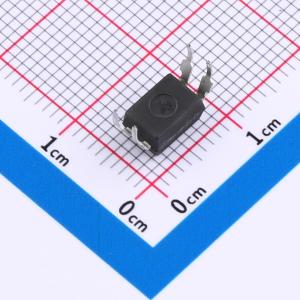

  • PC817MC商品缩略图
  • PC817MC商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

PC817MC

DC输入 隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
PC817x是一款由一个发光二极管和一个光电晶体管组成的光电耦合器。四引脚封装，三种形式（DIP、DIP-M、SMD）。
品牌名称
华润华晶
商品型号
PC817MC
商品编号
C2833630
商品封装
DIP-4​
包装方式
管装
商品毛重
0.23克(g)

商品参数

属性参数值
商品目录晶体管输出光耦
输入类型DC
输出类型光电三极管
正向压降(Vf)1.2V
输出电流50mA
隔离电压(Vrms)5kV
直流反向耐压(Vr)6V
负载电压80V
属性参数值
输出通道数1
集射极饱和电压(VCE(sat))100mV@20mA,1mA
上升时间(tr)18us
下降时间18us
工作温度-55℃~+110℃
电流传输比(CTR)最小值80%
电流传输比(CTR)最大值/饱和值600%
正向电流(If)50mA

商品概述

PC817x是一款由一个发光二极管和一个光电晶体管组成的光电耦合器。四引脚封装，三种形式（DIP、DIP-M、SMD）。

商品特性

  • 电流转换比(CTR)范围: 80%~600% (IF = 5mA, VCE = 5V)
  • 输入-输出隔离电压 (Viso = 5000V rms)
  • 集电极-发射极击穿电压 ΔBVCEO ≥ 80V
  • UL 认证(No. E465130)
  • VDE 认证 (No. 40042139 / 40050440)
  • CQC 认证 (No. CQC16001152669 / CQC19001221669)

应用领域

  • 开关电源，智能电表
  • 工业控制，测量仪器
  • 办公设备，比如复印机
  • 家用电器，比如空调、风扇、热水器等

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 10 个)
个
起订量：10 个100个/管
