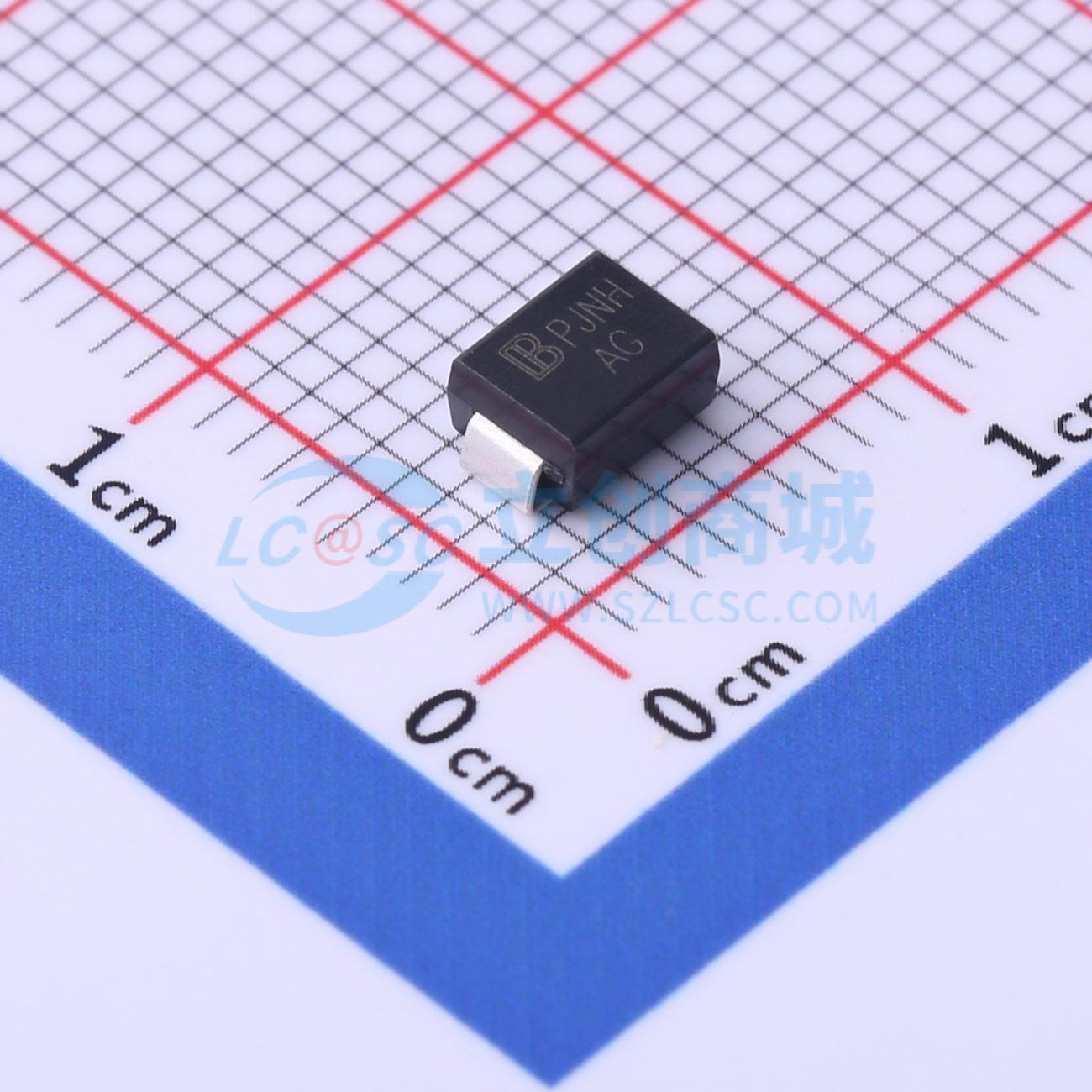

SMBJ6.0CA-GDW实物图

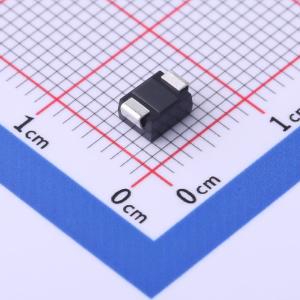

  • SMBJ6.0CA-GDW商品缩略图
  • SMBJ6.0CA-GDW商品缩略图
  • SMBJ6.0CA-GDW商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SMBJ6.0CA-GDW

双向TVS 6V截止 峰值浪涌电流：58.3A@10/1000us

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
特性：适用于表面贴装应用，以优化电路板空间。低轮廓封装。内置应力消除。玻璃钝化结。低电感。出色的钳位能力。应用：I/O接口。AC/DC电源
品牌名称
Brightking(君耀电子)
商品型号
SMBJ6.0CA-GDW
商品编号
C2833639
商品封装
SMB(DO-214AA)​
包装方式
编带
商品毛重
0.198克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性双向
反向截止电压(Vrwm)6V
钳位电压10.3V
峰值脉冲电流(Ipp)58.3A@10/1000us
峰值脉冲功率(Ppp)600W@10/1000us
属性参数值
击穿电压(VBR)7.37V
反向电流(Ir)800uA
工作温度-55℃~+150℃
防护等级IEC 61000-4-2
类型TVS

商品特性

  • 适用于表面贴装应用，以优化电路板空间
  • 薄型封装
  • 内置应力消除结构
  • 玻璃钝化结
  • 低电感
  • 出色的钳位能力
  • 在10/1000μs波形下具有600W的峰值脉冲功率能力，重复率（占空比）：0.01%
  • 快速响应时间
  • 在10V以上时典型反向电流小于1μA
  • 塑料封装符合美国保险商实验室可燃性等级94V - 0
  • 符合J - STD - 020标准的MSL 1级
  • 安全认证：UL：E244458；符合IEC61000 - 4 - 2标准，静电放电30KV空气放电、30KV接触放电

应用领域

  • 输入/输出接口
  • 交流/直流电源
  • 低频信号传输线（RS232、RS485等）
