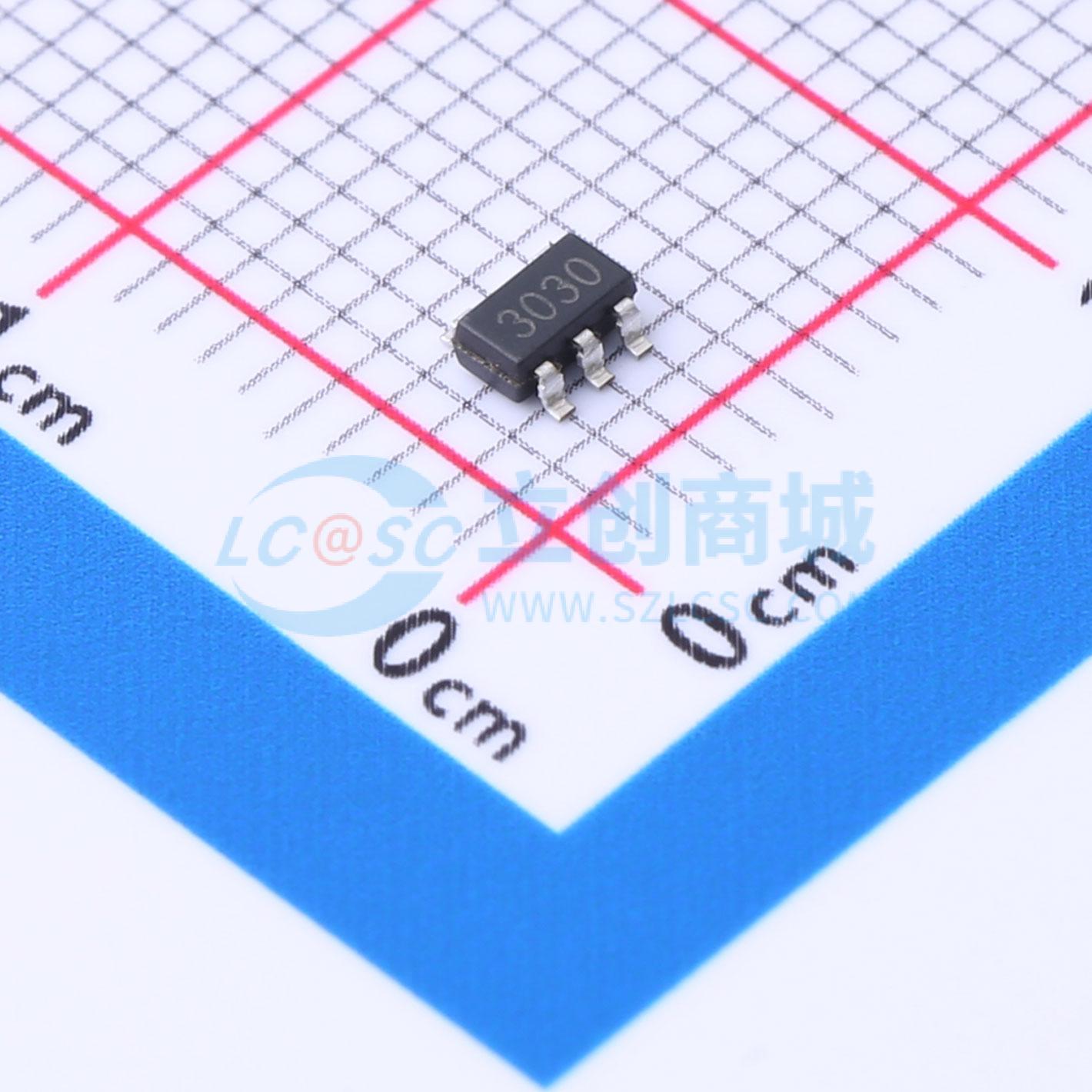

温馨提醒：图片仅供参考，商品以实物为准

BL8531CB5TR30

高效、多功能升压型DC/DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BL8531C系列是基于CMOS的PFM升压型DCDC控制器，具有低电源电流和高输出电压精度的特点。从电源汲取的静态电流低至6μA。在输入电压为2V、输出电压为4.0V的情况下，它能够提供500mA的输出电流
品牌名称: BL(上海贝岭)
商品型号: BL8531CB5TR30
商品编号: C2832478
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

BL8531C系列是升压结构、电压型脉冲频率调制（PFM）的升压式DC-DC控制器。仅需四个外部元件：一个电感器、一个肖特基二极管、一个输出滤波电容和一个NMOSFET或NPN晶体管。由BL8531C构成的升压式DC-DC转换器，输出电压可在2.5V至6.0V之间以0.1V为步进进行调节。采用耗尽技术，从电源汲取的静态电流低于8μA。该高效器件包含用于输出电压检测和微调的电阻、启动电压电路、振荡器、参考电路、PFM控制电路、开关保护电路和驱动晶体管。

商品特性

输入电压为2V时，输出电压4.0V可提供500mA电流
控制器输出电压可在2.5V至6.0V之间（以0.1V为步进）调节
输出电压精度：±2%
输出电压低温漂系数：±100ppm/℃
仅需四个外部元件：一个电感器、一个肖特基二极管、一个输出滤波电容和一个NMOSFET或NPN晶体管
高功率转换效率：90%
从电源汲取的低静态电流：6μA
小封装：SOT - 23 - 3、SOT - 23 - 5、SOT - 89 - 3

应用领域

PDA、DSC、MP3播放器、电子玩具和无线鼠标的电源
单节或双节电池供电设备的电源
LED的电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~12V
	输出电压	3V
	输出电流	500mA
	开关频率	300kHz~400kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	6uA
	开关管(内置/外置)	外置
	输出类型	-
