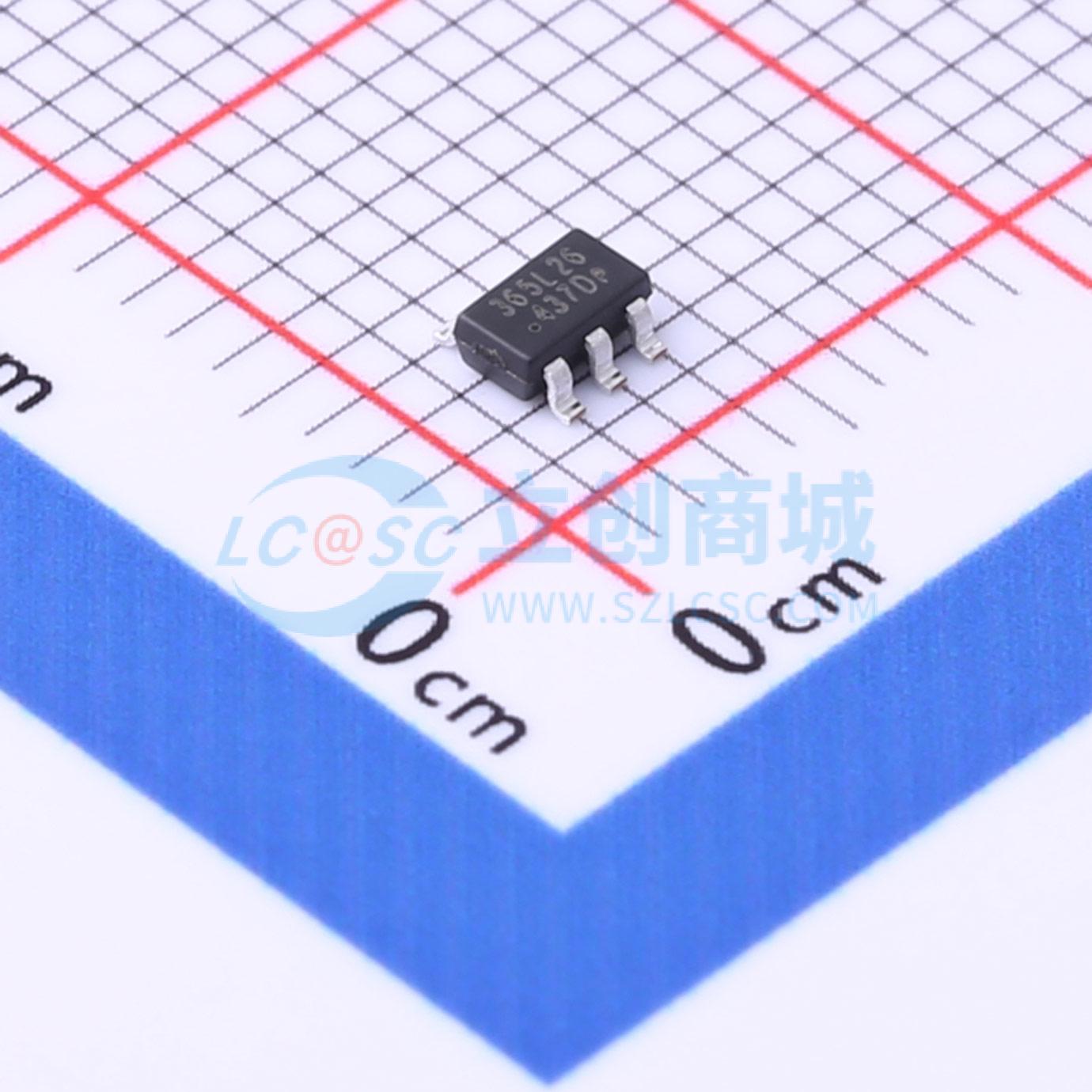

温馨提醒：图片仅供参考，商品以实物为准

OB2365DMP

高性能电流模式PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OB2365D是一款高度集成的电流模式PWM控制IC，专为高性能、低待机功耗和高性价比的离线反激式转换器应用而优化。在正常负载条件下，它以固定频率模式运行。当负载降低时，它以PFM模式运行，以实现高功率转换效率
品牌名称: OB(昂宝)
商品型号: OB2365DMP
商品编号: C2832480
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)
	工作模式	PFM 调制；PWM 调制
	反馈方式	副边反馈

OB2365D是一款高度集成的电流模式PWM控制IC，针对高性能、低待机功耗和高性价比的离线反激式转换器应用进行了优化。“扩展间歇模式”控制可大幅降低待机功耗，使设计更易满足国际节能要求。

在正常负载条件下，它以固定频率模式运行。当负载降低时，它以PFM模式运行，以实现高功率转换效率。当负载非常小时，IC以“扩展间歇模式”运行，以将待机功率损耗降至最低。
VCC低启动电流和低工作电流有助于实现可靠的上电启动和低待机设计。
提供全面的自动恢复保护功能，包括逐周期电流限制、VCC欠压锁定（UVLO）和交流欠压保护。它还提供锁存关断保护，包括VCC过压保护（OVP）、过载保护（OLP）、过温保护（OTP）、输出过压保护（OVP）和短路保护（SCP）。
采用昂宝专有的频率混洗技术，实现了出色的EMI性能。
设计中最大限度地降低了23KHz以下的音频能量，并消除了运行期间的音频噪声。
采用SOT23 - 6封装。
