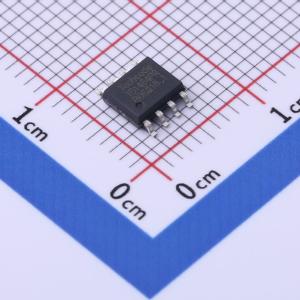

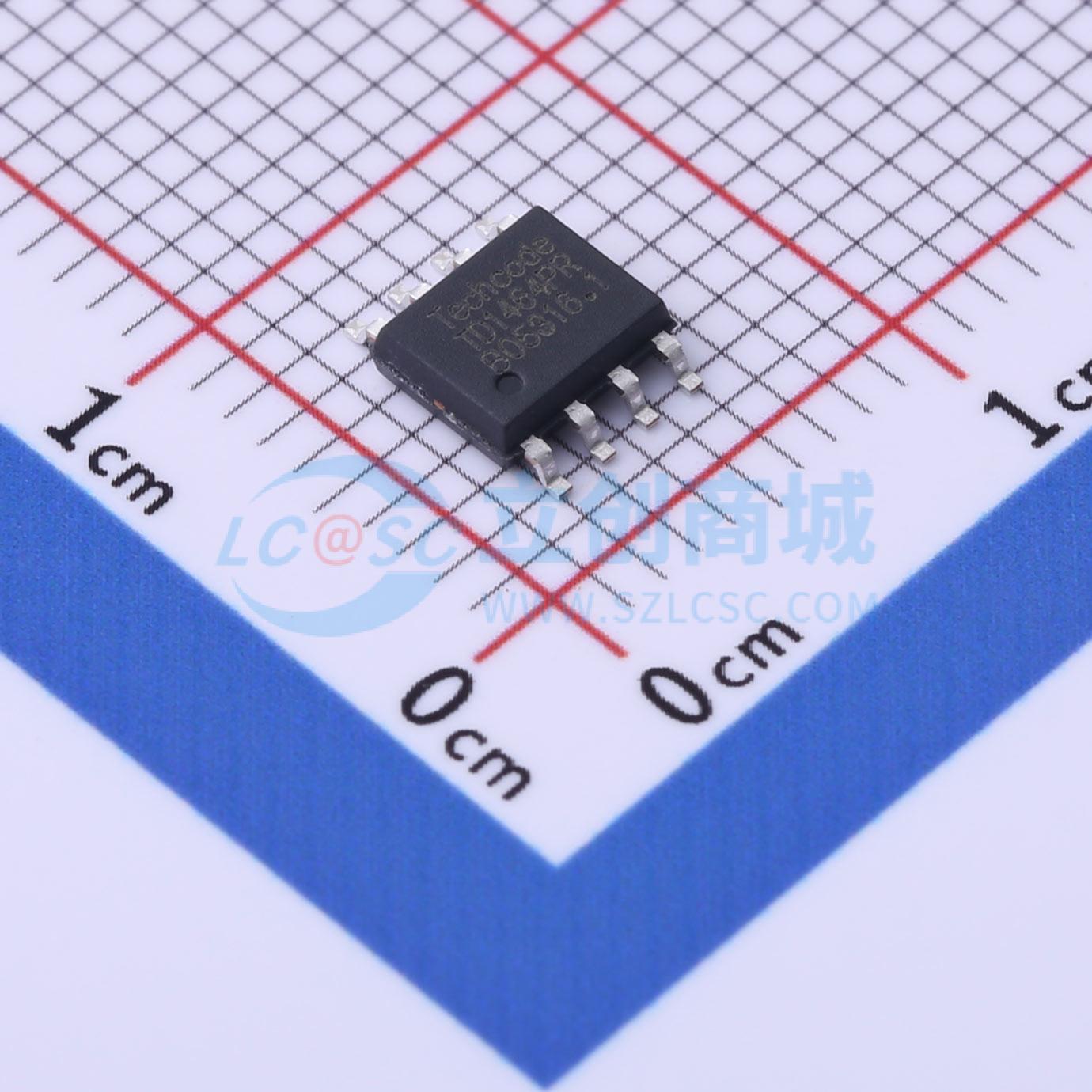

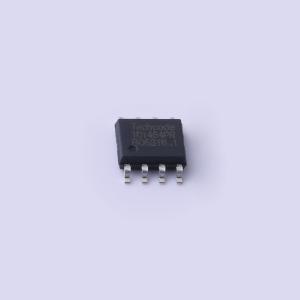

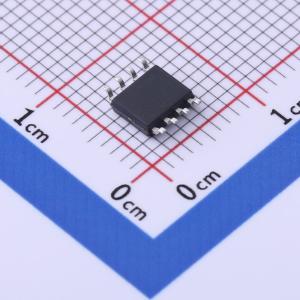

TD1464PR
2A 150KHz PWM 降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TD1464是一款单片异步降压调节器,内部集成的MOSFET能够提供2A的连续负载电流,输入电压范围为9V到45V。采用电流模式控制,提供快速瞬态响应和高达90%的效率。具有过流保护、过温保护和抗振铃功能,减少EMI影响。采用SOP-8封装。
- 品牌名称
- Techcode(泰德)
- 商品型号
- TD1464PR
- 商品编号
- C2832209
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9V~45V | |
| 输出电压 | 1.23V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
TD1464是一款单片异步降压稳压器。该器件在9V至45V的宽输入电压范围内可提供2A的连续负载电流。它采用电流模式控制来调节输出电压，并提供快速瞬态响应。
商品特性
- 内部功率MOSFET
- 2A连续输出电流
- 效率高达90%
- 输入电压范围：9V至45V
- 固定150kHz频率内部振荡器
- 限流保护
- 抗振铃以降低电磁干扰
- 过温保护
- SOP-8封装
应用领域
- 简易高效降压稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正转负转换器
- 电池充电器
