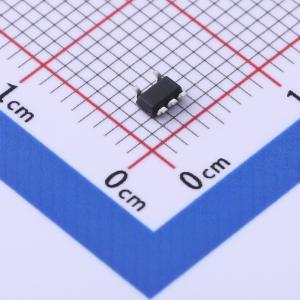

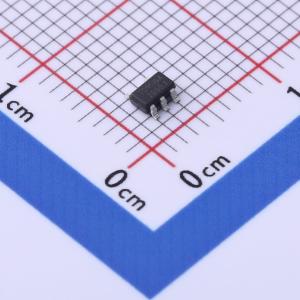

温馨提醒：图片仅供参考，商品以实物为准

TD9516A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 导通电阻(mΩ) 62 Ilim(A) 1.1 – 1.5 Description USB Power-Distribution Switches 导通电阻(mΩ) 62 Ilim(A) 1.1 – 1.5 Description USB Power-Distribution Switches
品牌名称: Techcode(泰德)
商品型号: TD9516A
商品编号: C2832215
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

TD9516/TD9517/TD9518/TD9519系列电源开关专为USB应用设计。62mΩ N沟道MOSFET电源开关满足USB规范的电压降要求。保护功能包括限流保护、短路保护和过温保护。当输出电流达到限流阈值时，设备会限制输出电流。当VOUT低于1.5V时，设备会将电流限制在一个更低且安全的水平。过温保护在短路或过载条件下将结温限制在140.0°C以下。其他功能还包括一个去抖动的OCB输出以指示故障状态，以及一个使能输入以启用或禁用设备。

商品特性

62mΩ 高边 MOSFET
宽电源电压范围：2.7V 至 5.5V
限流和短路保护
过温保护
故障指示输出
使能输入
提供无铅和环保器件

应用领域

笔记本和台式机电脑
USB端口
高侧电源保护开关

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	-
	工作电压	2.7V~5.5V
	导通电阻	62mΩ
	工作温度	-40℃~+85℃
