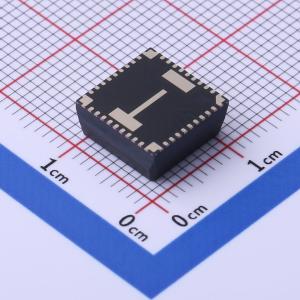

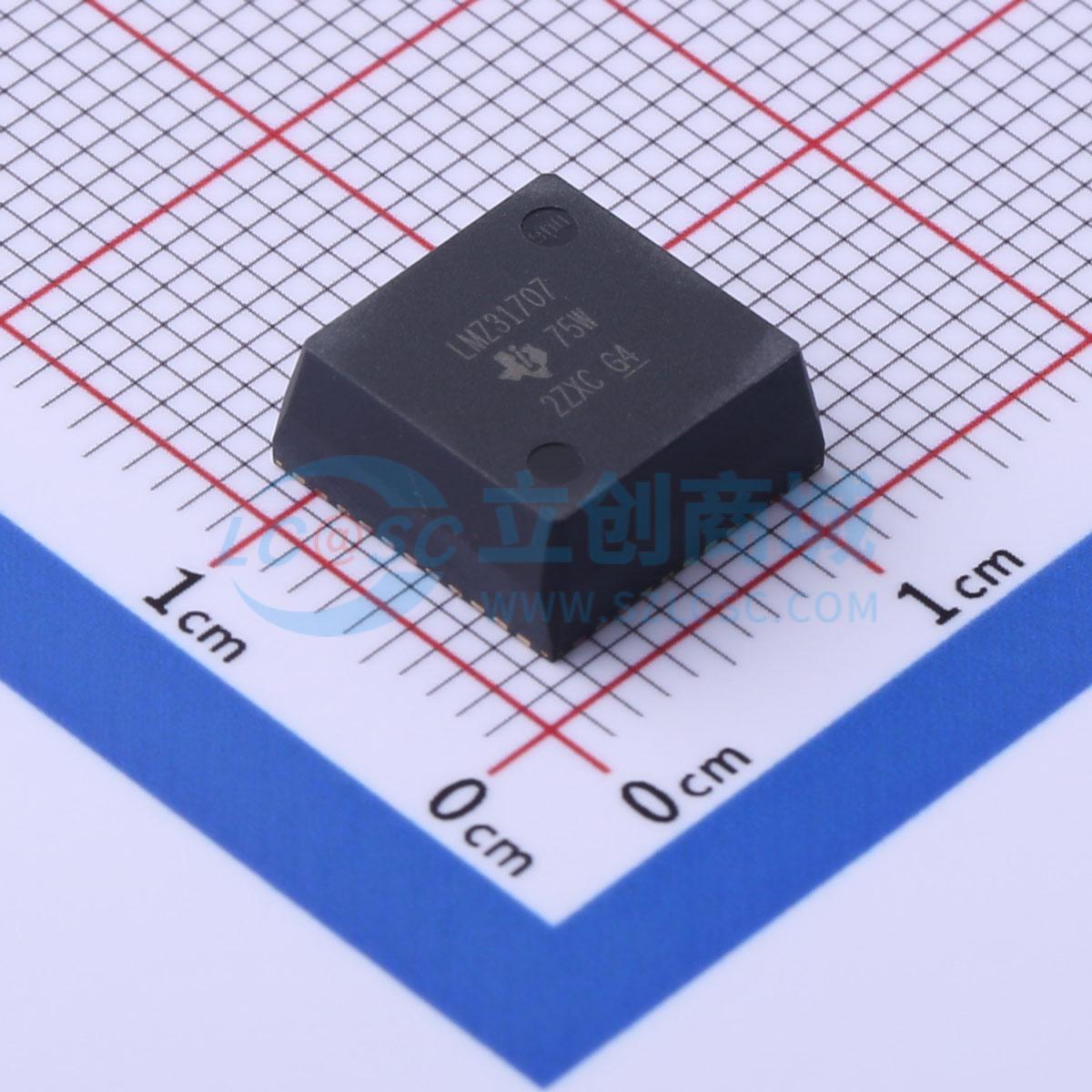

LMZ31707RVQT

LMZ31707 SIMPLE SWITCHER电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的QFN封装内整合了一个带有功率MOSFET的7A直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。 此器件采用10mm×10mm×4.3mm QFN封装，可轻松焊接到印刷电路板上，并可实现紧凑的负载点设计。可实现95%以上的效率以及热阻抗为13.3°C/W的出色功率耗散能力。LMZ31707提供离散负载点设计的灵活性和特性集，并且非常适合为广泛的集成电路(IC)和系统供电。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

• 完整的集成式电源解决方案可实现小尺寸和扁平设计，10mm×10mm×4.3mm封装
• 与LMZ31710和LMZ31704引脚兼容
• 效率最高可达95%
• Eco-mode™/轻负载效率(LLE)
• 宽输出电压调节范围为0.6V至5.5V，基准精度为1%
• 支持针对更高电流的并行运行
• 可选分离电源轨可实现低至2.95V的输入电压
• 可调节的开关频率范围（200kHz至1.2MHz）与外部时钟同步
• 提供180°异相位时钟信号
• 可调慢速启动
• 输出电压排序/跟踪
• 电源正常输出
• 可编程欠压锁定(UVLO)
• 过流和过热保护
• 预偏置输出启动
• 工作温度范围：-40°C至+85°C
• 增强的散热性能：13.3°C/W
• 符合EN55022 B类辐射发射标准
• 集成屏蔽式电感器
• 使用LMZ31707并借助WEBENCH电源设计器创建定制设计方案

• 宽带和通信基础设施
• 自动测试和医疗设备
• 紧凑型PCI/PCI快速接口/PXI快速接口
• DSP和FPGA负载点应用
