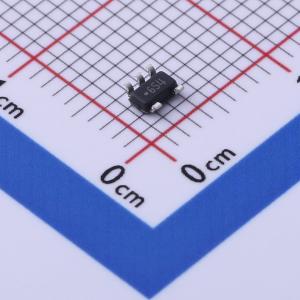

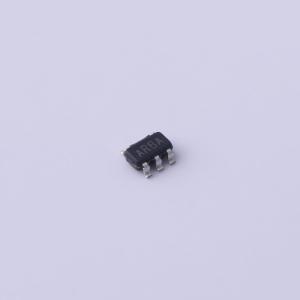

温馨提醒：图片仅供参考，商品以实物为准

LM7321QMF/NOPB

描述: LM7321-Q1 汽车级、单路、32V、20MHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: LM7321QMF/NOPB
商品编号: C2832235
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.024克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	35V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	700uV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	18V/us
	输入偏置电流(Ib)	1.5uA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	15nV/√Hz@2kHz
	共模抑制比(CMRR)	100dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+125℃
	单电源	2.5V~32V
	双电源(Vee~Vcc)	-15V~15V

商品概述

LM732xx 器件是具有宽工作电压范围和高输出电流的轨至轨输入和输出放大器。LM732xx 系列非常高效，能实现 18V/μs 的压摆率和 20MHz 的单位增益带宽，同时每个运算放大器只需 1mA 的电源电流。LM732xx 器件的性能在 2.7V、±5V 和 ±15V 的条件下完全符合运行规格。 LM732xx 器件设计用于驱动无限容性负载而不产生振荡。-40°C 至 125°C 范围内的高性能、详细的规格和广泛的测试使这些器件适用于工业、汽车和通信应用。较大的轨至轨输入共模电压范围以及此宽电压范围内的 50dB 共模抑制能力，让这些器件可实现高侧和低侧感应。大多数器件参数对电源电压不敏感，因此这些器件更便于用在电源电压可能出现变化的场合，例如汽车电气系统和电池供电型设备。这些放大器具有真正的轨至轨输出，能够在低失真（0.05% THD + 噪声）的情况下以超越任一电源轨的最小余量电压 (300mV) 提供可观的电流量(15mA)。每种器件都有多种封装选项。这两种器件的标准 SOIC 版本可以轻松升级现有设计。LM7322x 采用节省空间的 8 引脚 VSSOP 封装。LM7321x 采用小型 SOT - 23 封装，因此可轻松将该器件放置在传感器附近以便获得更好的电路性能。

商品特性

宽电源电压范围：2.5V 至 32V
输出电流：+65mA / -100mA
增益带宽积：20MHz
压摆率：18V/μs
容性负载容差无限制
输入共模电压越过电源轨 0.3V
输入电压噪声：15nV/√Hz
输入电流噪声：1.3pA/√Hz
电源电流/通道：1.1mA
失真 THD + 噪声：−86dB
温度范围：-40°C 至 125°C
通过了 AEC - Q100 1 级认证的汽车级产品

应用领域

驱动 MOSFET 和功率晶体管电容式接近传感器
驱动模拟光耦合器
高侧感应
地下电流检测
光电二极管偏置
在 PLL 中驱动变容二极管
宽电压范围的电源
汽车国际电源
