温馨提醒：图片仅供参考，商品以实物为准

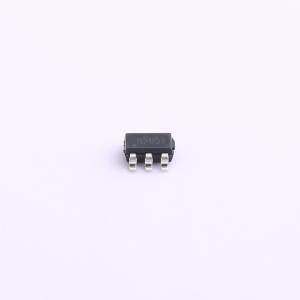

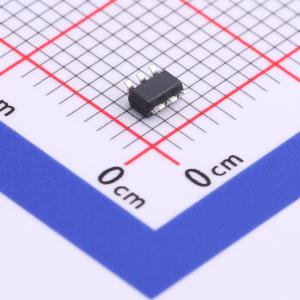

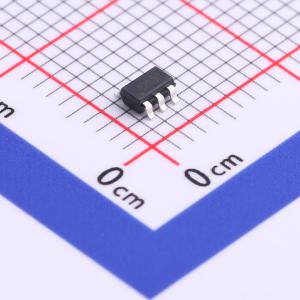

UT8205AG-AG6
N沟道 耐压:20V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- UT8205AG-AG6
- 商品编号
- C2827644
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 31.5mΩ@2.5V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.7nC@10V | |
| 输入电容(Ciss) | 466pF | |
| 反向传输电容(Crss) | 58pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 65pF |
商品特性
- 100V/60A
- 当VGS = 10 V时，RDS(ON) = 7.8 mΩ（典型值）
- 当VGS = 4.5 V时，RDS(ON) = 11.5 mΩ（典型值）
- 经过100%雪崩测试
- 可靠耐用
- 有无卤器件可供选择（符合RoHS标准）
应用领域
- 高频负载点同步降压转换器-电动工具应用-网络直流-直流电源系统
