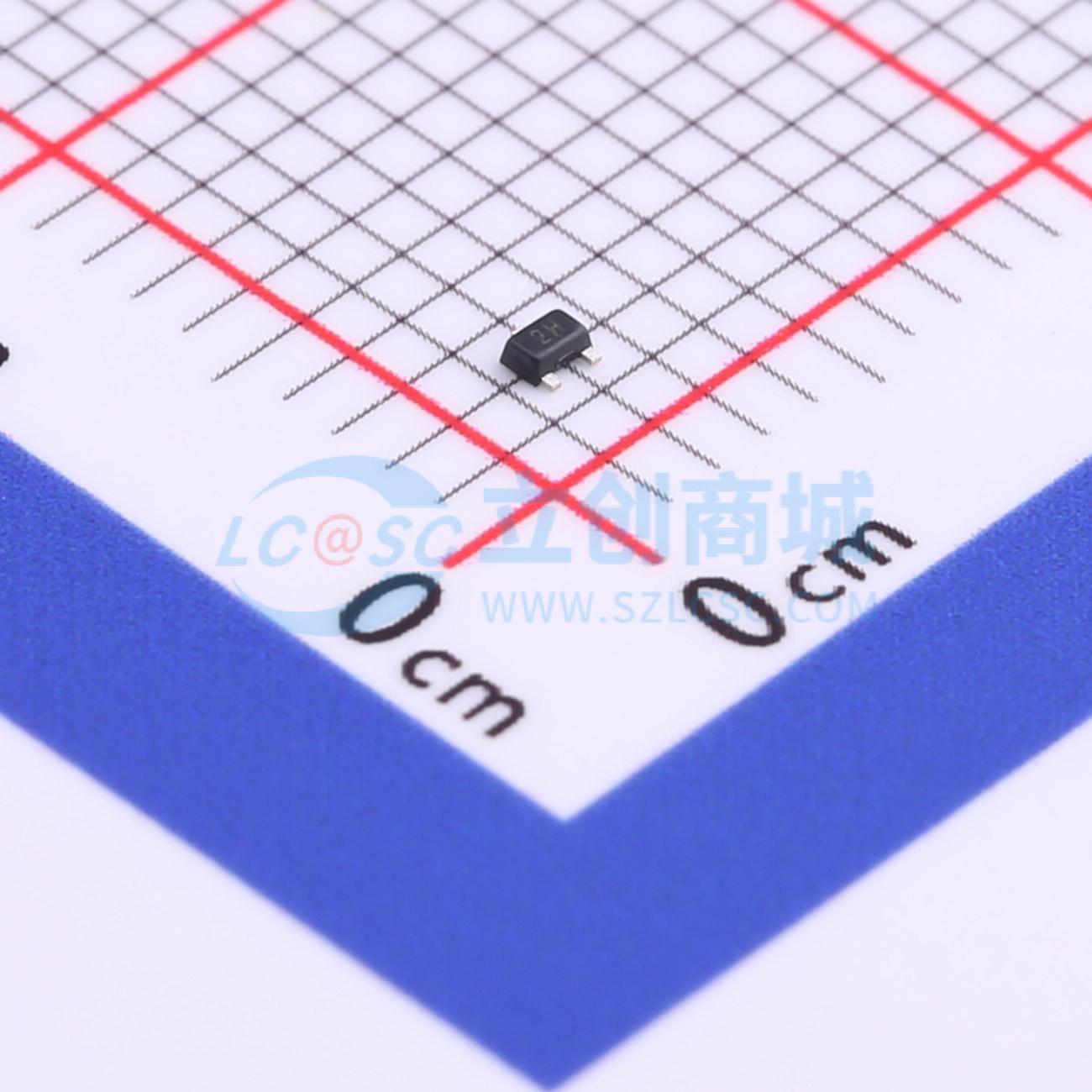

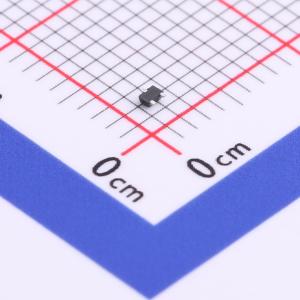

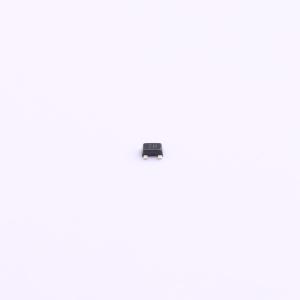

TPM2077
N沟道 耐压:20V 电流:0.95A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(on)典型值：200mΩ（VGS = 4.5V）。 RDS(on)典型值：250mΩ（VGS = 2.5V）。 获得无铅产品认证。 表面贴装封装。 低RDS(on)的N沟道开关。 可在低逻辑电平栅极驱动下工作。应用：负载/电源开关。 接口、逻辑开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM2077
- 商品编号
- C2827705
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 950mA | |
| 导通电阻(RDS(on)) | 480mΩ@1.8V | |
| 耗散功率(Pd) | 150mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.15nC | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 13pF |
商品概述
WSD30L20DN33采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 获得无铅产品认证
- 表面贴装封装
- 低RDS(ON)的 N 沟道开关
- 可在低逻辑电平栅极驱动下工作
- 具备静电放电(ESD)保护
应用领域
- 负载/电源开关
- 接口、逻辑切换
- 超便携式电子设备的电池管理
