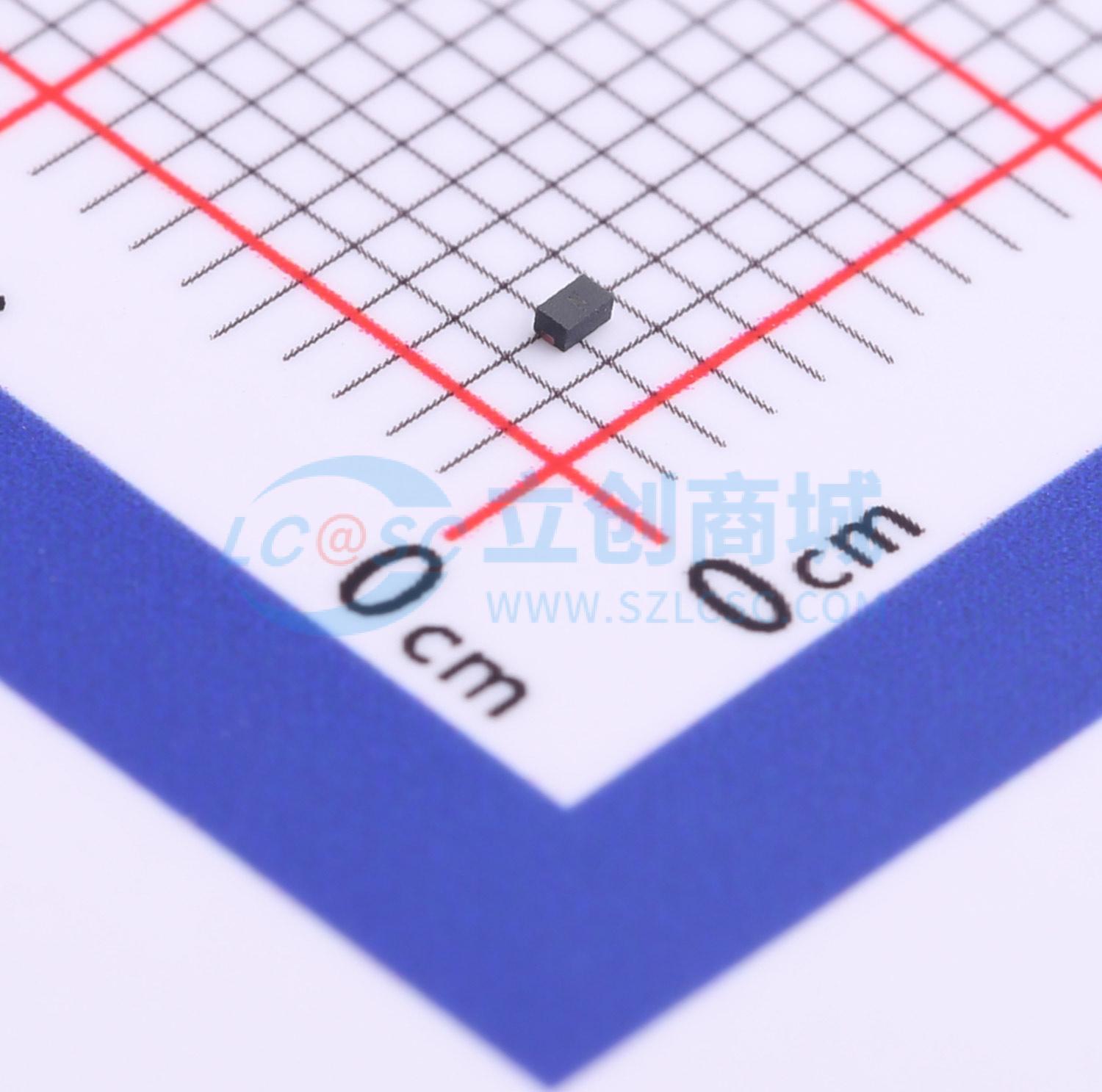

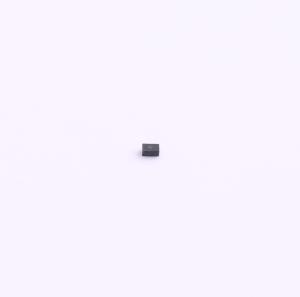

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0521P
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超小封装：1.0×0.6×0.5 mm。 超低电容：典型值0.3 pF。 超低泄漏：nA级别。 低工作电压：±5 V。 低钳位电压。 2引脚无铅封装。应用：智能手机。 显示端口
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- RCLAMP0521P
- 商品编号
- C2827711
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V；21V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值0.3pF
- 超低泄漏：纳安级
- 低工作电压：±5V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC 61000-4-5（雷击）4A（8/20μs）
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
