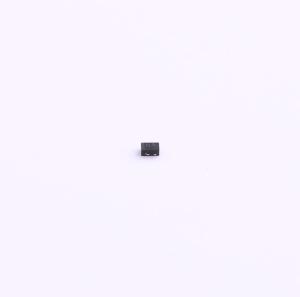

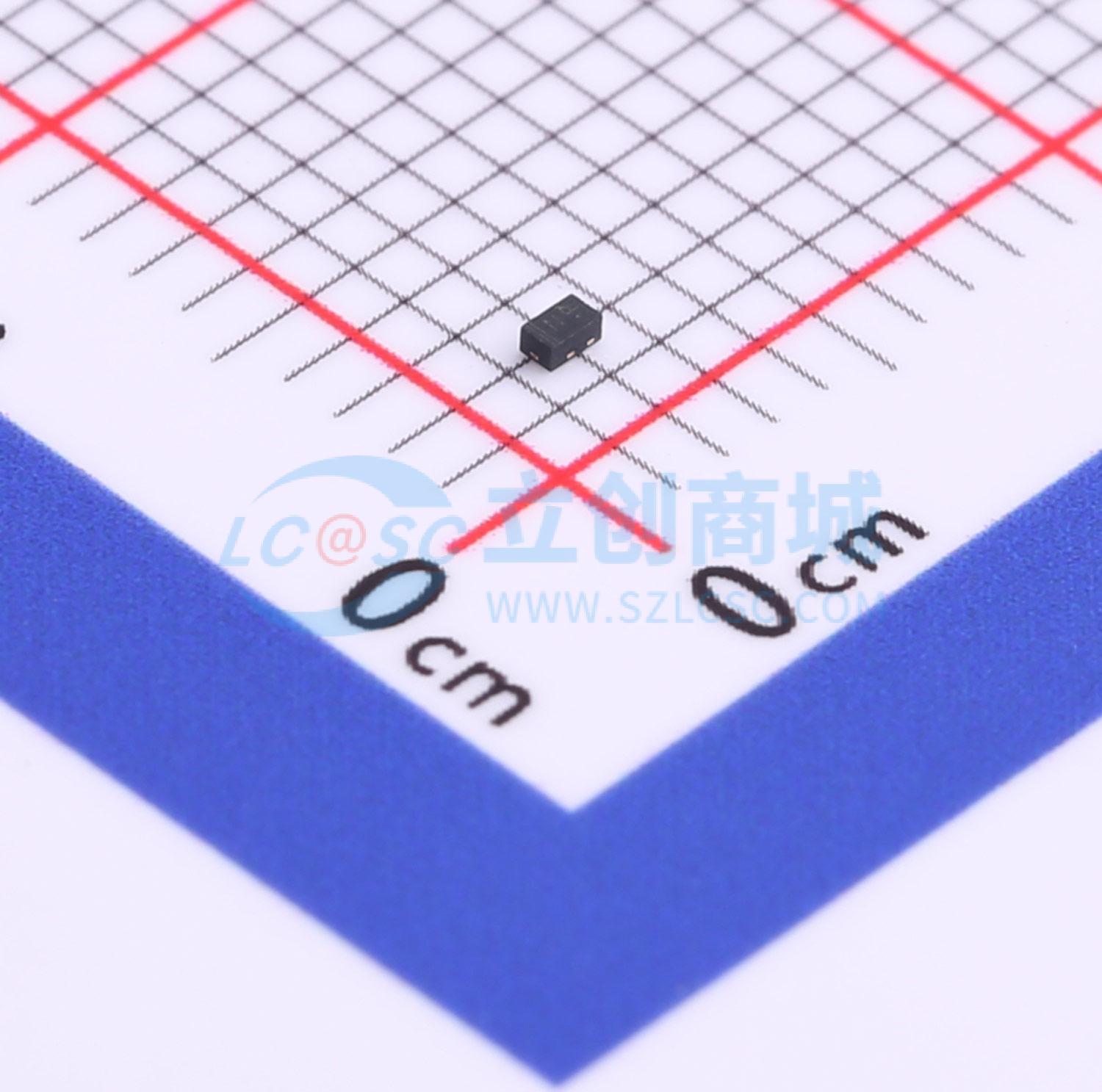

TPESD9N5BM
低电容双向瞬态电压抑制二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD9N5BM
- 商品编号
- C2827659
- 商品封装
- DFN1006-2(0402)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品特性
- 保护一条数据线或电源线
- 工作电压：±5V
- 超低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±15kV 接触放电：±8kV
- IEC61000-4-5（浪涌）2A（8/20μs）
- 超低泄漏电流：纳安级
- UL 可燃性等级 94V-0
- 湿度敏感度：符合 J-STD-020 的 3 级
应用领域
- 手机及配件
- 电池保护
- USB 总线电压
- 手持便携式应用的电源线保护
