温馨提醒：图片仅供参考，商品以实物为准

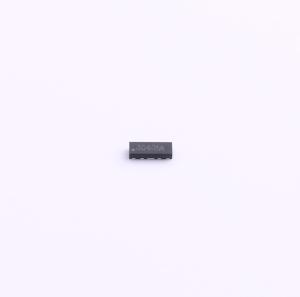

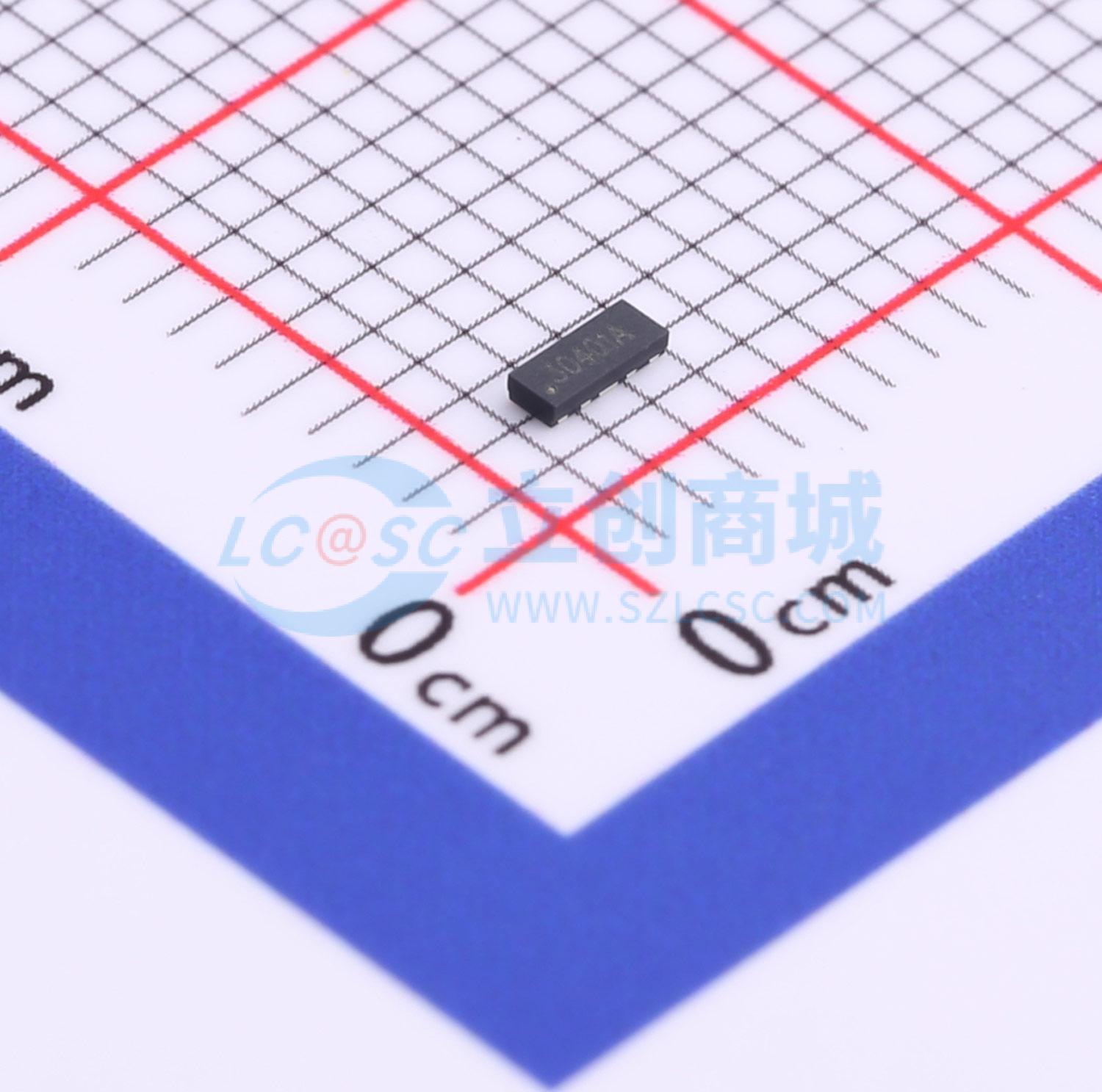

TPESD7504MUTAG
3.3V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD7504MUTAG
- 商品编号
- C2827677
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 反向电流(Ir) | 80nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.18pF；0.1pF |
商品特性
- 超低电容：典型值0.1 pF（I/O到I/O）
- 超低泄漏：纳安级别
- 低工作电压：3.3V
- 低钳位电压
- 最多可保护4条数据线和1条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（浪涌）：6A（8/20μs）
- 符合ROHS标准
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- PCI Express
- 串行ATA
