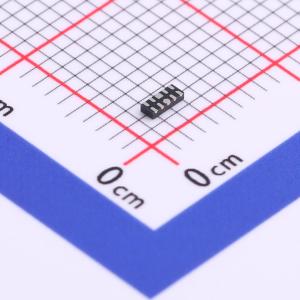

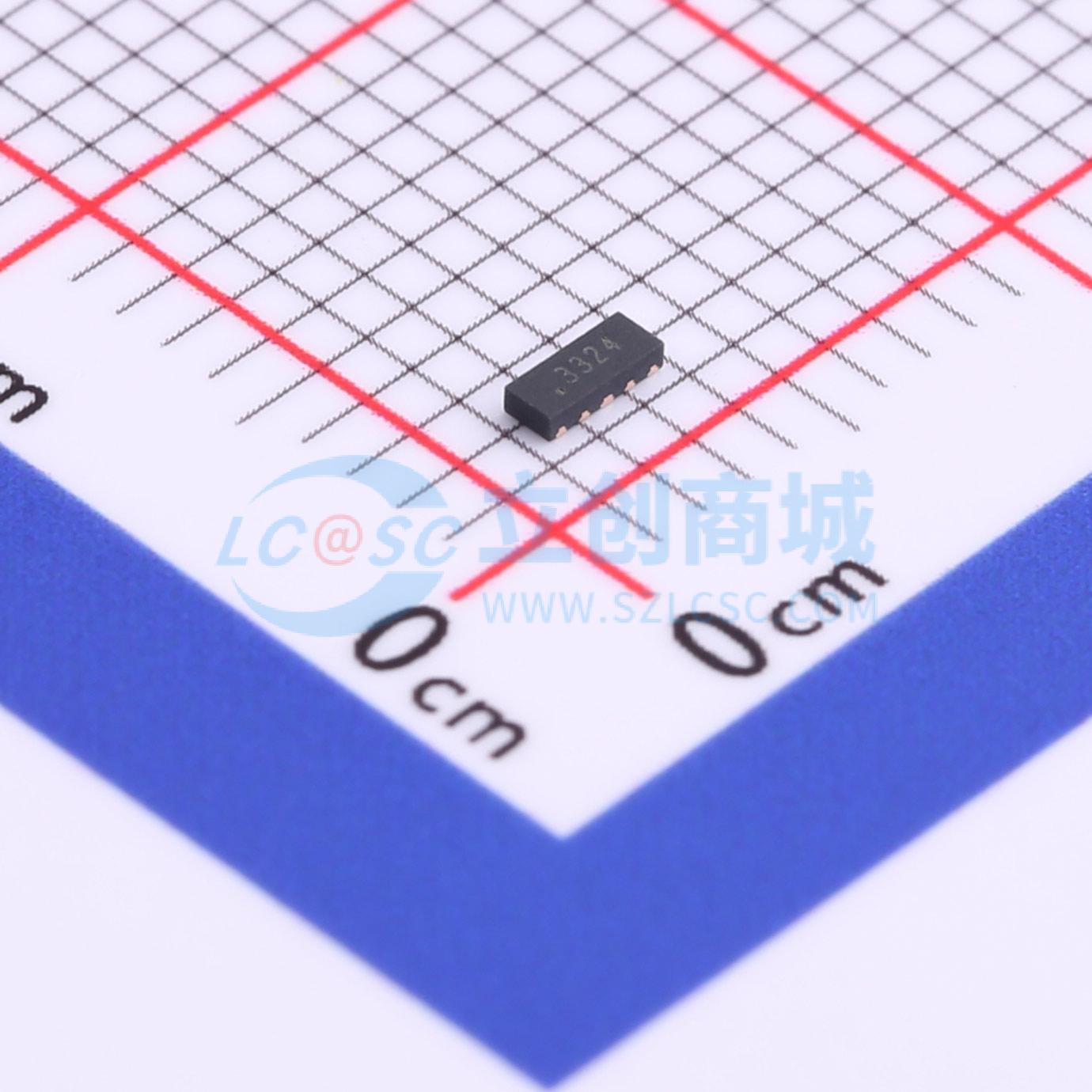

温馨提醒：图片仅供参考，商品以实物为准
TPESD3324PA
3.3V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值0.1 pF（I/O到I/O）。 超低泄漏：纳安级别。 低工作电压：3.3V。 低钳位电压。 最多可保护4条数据线和1条电源线。 符合以下标准: -IEC 61000-4-2（ESD）抗扰度测试：空气放电±20kV，接触放电±15kV。应用：高清多媒体接口（HDMI）。 数字视频接口（DVI）
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD3324PA
- 商品编号
- C2827678
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 60nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF；0.8pF |
商品特性
- 超低电容：典型值 0.1 pF（I/O 到 I/O）
- 超低泄漏：纳安级
- 低工作电压：3.3V
- 低钳位电压
- 最多可保护 4 条数据线和 1 条电源线
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷击）：6A（8/20μs）
- 符合 ROHS 标准
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI 端口
- PCI Express
- 串行 ATA
