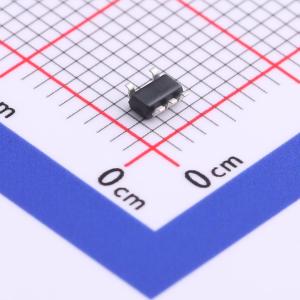

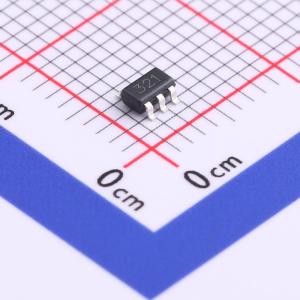

温馨提醒：图片仅供参考，商品以实物为准

TPV321S5

带射频滤波器的1MHz CMOS轨到轨输入输出运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPV321S5（单通道）、TPV358S8/M8（双通道）是具有超低失调的轨到轨CMOS运算放大器。其特性包括宽输入共模电压范围和宽输出电压摆幅，工作电源电压为2.2V至5.5V。产品在扩展温度范围-40°C至+125°C内进行了全面规格测试
品牌名称: TECH PUBLIC(台舟)
商品型号: TPV321S5
商品编号: C2827685
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	1MHz
	输入失调电压(Vos)	5mV
	输入失调电压温漂(Vos TC)	2uV/℃
	压摆率(SR)	600V/ms
	输入偏置电流(Ib)	10pA

	属性	参数值
	输入失调电流(Ios)	10pA
	噪声密度(eN)	20nV/√Hz@10kHz
	共模抑制比(CMRR)	80dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	40uA
	输出电流	20mA
	工作温度	-40℃~+125℃
	单电源	2.2V~5.5V

商品概述

TPV321S5（单通道）、TPV358S8/M8（双通道）是具有超低失调的轨到轨CMOS运算放大器。其特性包括宽输入共模电压范围和宽输出电压摆幅，工作电源电压为2.2V至5.5V。产品在-40℃至+125℃的扩展温度范围内进行了全面规格测试。 TPV321/358提供1MHz带宽，每通道仅消耗40μA的超低电流。10pA的极低输入偏置电流使其非常适合用于积分器、光电二极管放大器和压电传感器。

商品特性

单电源供电，电压范围为+2.2V至+5.5V
轨到轨输入/输出
增益带宽积：1MHz（典型值）
低输入偏置电流：10pA（典型值）
低失调电压：5mV（最大值）
静态电流：40μA（典型值）
工作温度：-40℃至+125℃
提供SOT23 - 5和SOP8封装

应用领域

便携式设备
移动通信
烟雾探测器
传感器接口
医疗仪器
电池供电仪器
手持式测试设备
