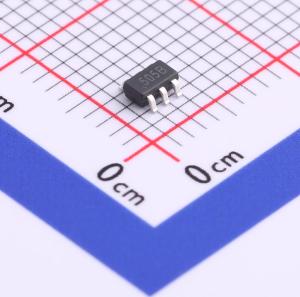

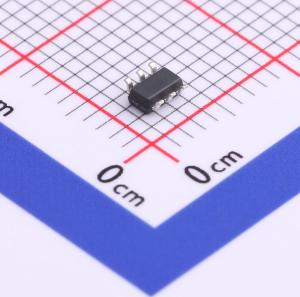

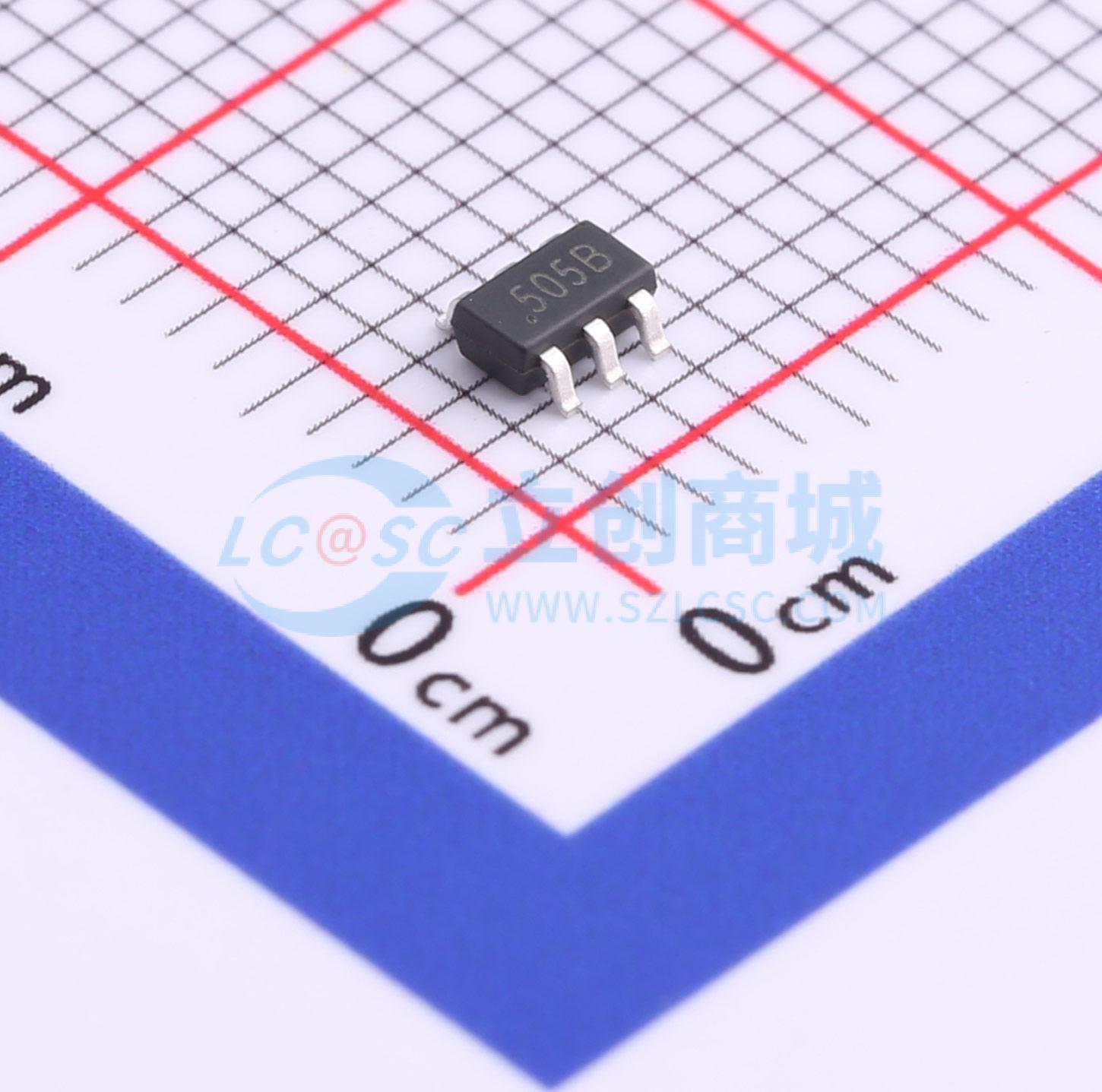

温馨提醒：图片仅供参考，商品以实物为准
TPSP0505BAHTG
ESD 5.5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSP0505BAHTG
- 商品编号
- C2827701
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 击穿电压 | 5.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 35pF；80pF |
商品特性
- 超低泄漏：纳安级
- 低工作电压：5.5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（浪涌）：10A（8/20μs）
- 符合ROHS标准
应用领域
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express和串行SATA端口
- 千兆以太网
- IEEE 1394火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
