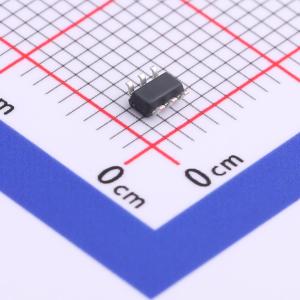

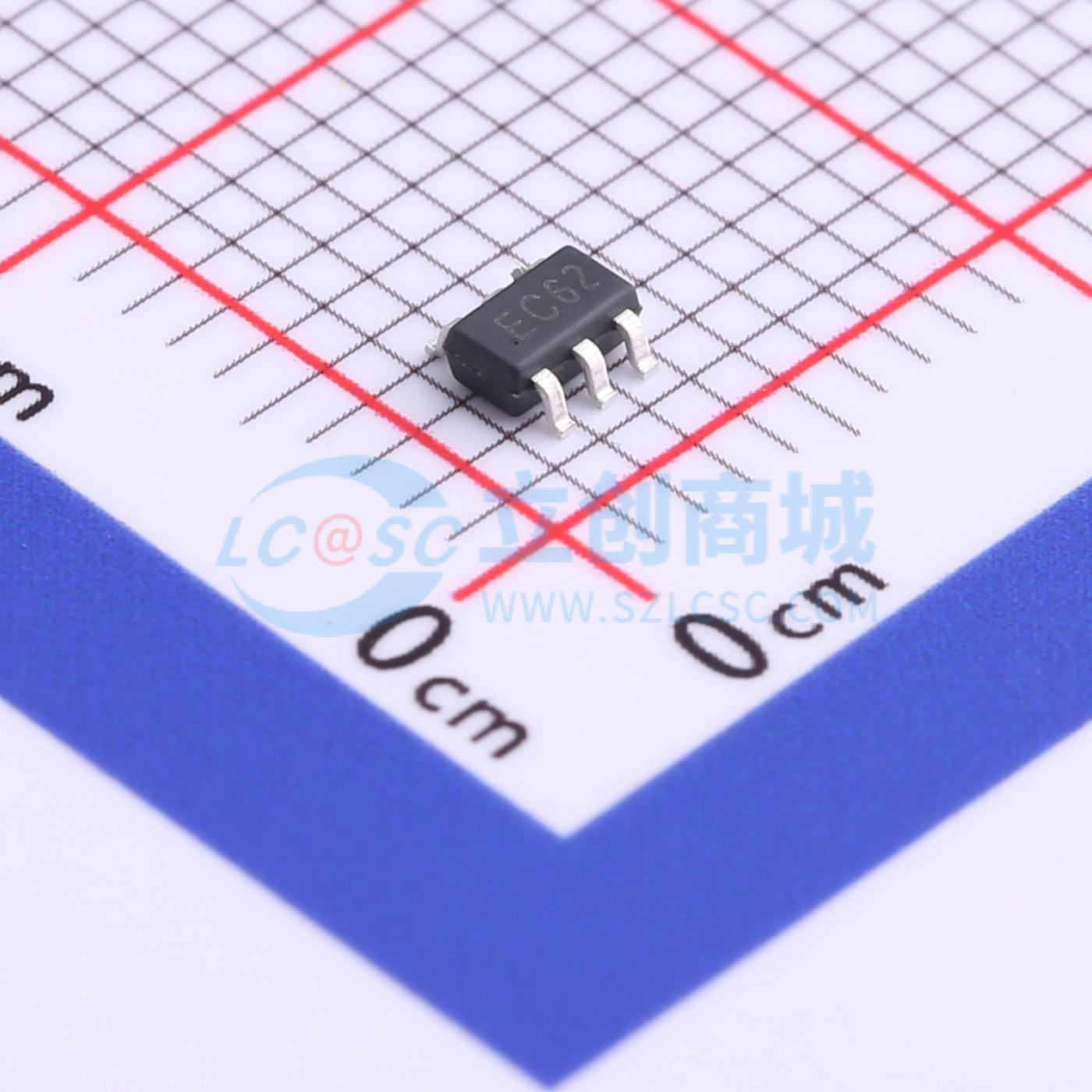

ESDA6V1-5SC6
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESDA6V1-5SC6
- 商品编号
- C2827672
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 14V；11V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF |
商品特性
- 低工作电压：5V
- 超低电容：60pF（典型值）
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV
- IEC 61000-4-2（ESD）抗扰度测试 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（浪涌）：10A（8/20μs）
- 这些是无铅器件
- 典型响应时间 < 1 ns
应用领域
- 手机及配件
- 笔记本电脑和手持设备
- 便携式仪器
- 工业控制
