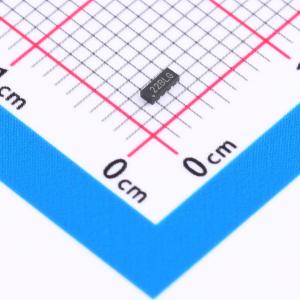

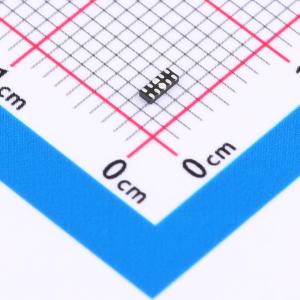

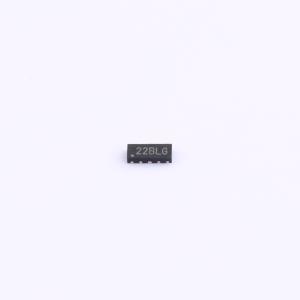

温馨提醒：图片仅供参考，商品以实物为准
TPD4E05U06DQAR
单向ESD 5.5V截止 峰值浪涌电流：5A
- 描述
- VRWM:5.5V, IPP:5A, CJ:0.8pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPD4E05U06DQAR
- 商品编号
- C2827646
- 商品封装
- USON-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 70W@8/20us | |
| 击穿电压 | 7.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-4；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 70瓦峰值脉冲功率（8/20微秒）
- 保护两条或四条I/O线
- 低电容：典型值0.3 pF（I/O到I/O）
- 低工作电压：5.5V
- 符合RoHS标准
- IEC61000-4-2（静电放电）±20 kV（空气），±15 kV（接触）
- IEC61000-4-4（电快速瞬变脉冲群）40A（5/50纳秒）
- IEC61000-4-5（浪涌）5A（8/20微秒）
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）MDDI端口
- PCI Express串行ATA
