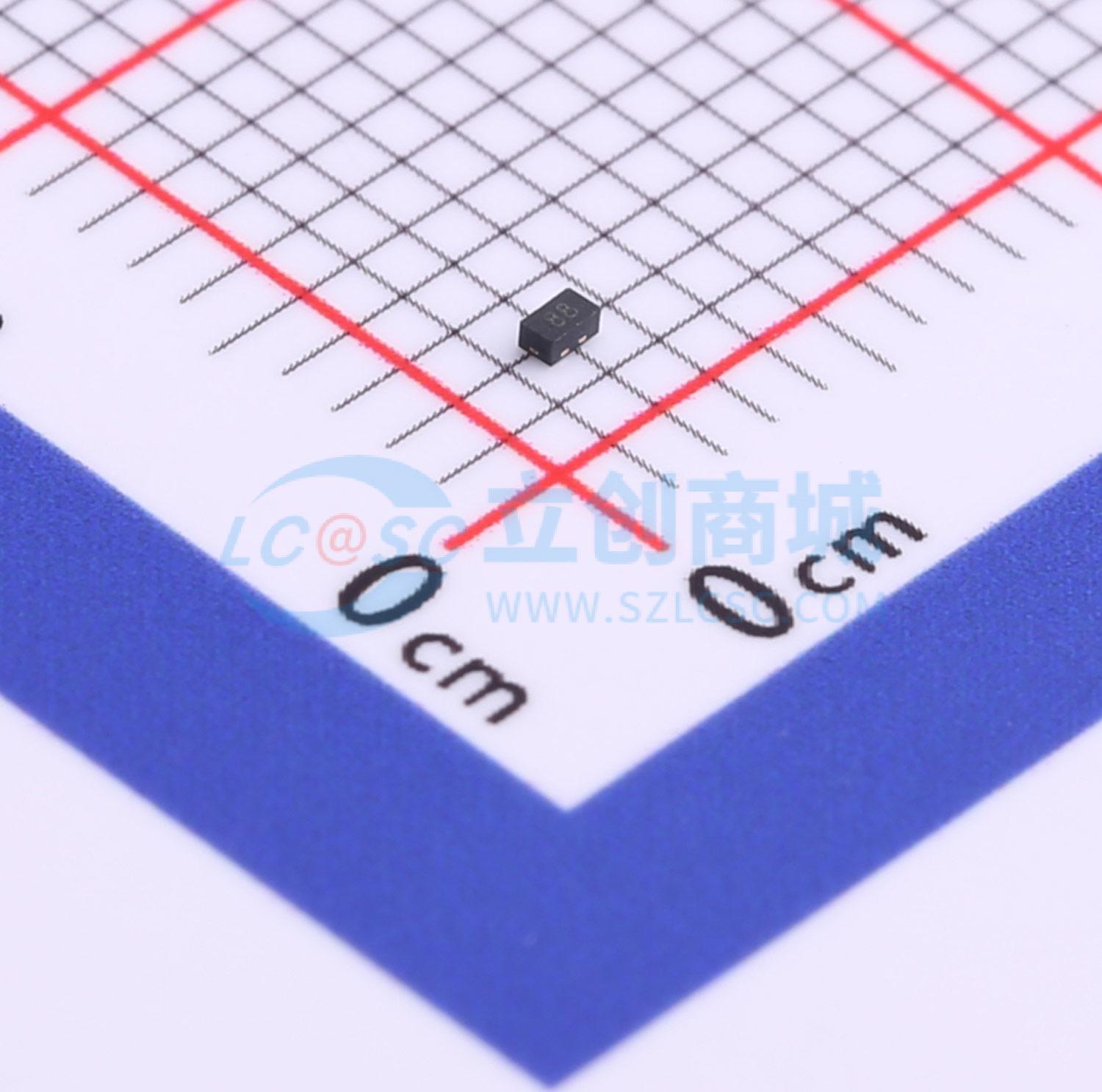

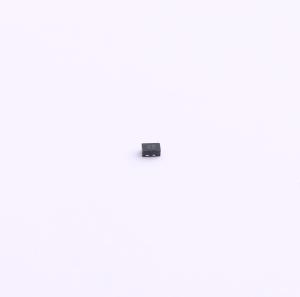

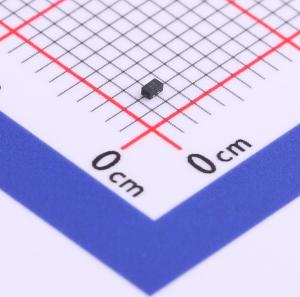

温馨提醒：图片仅供参考，商品以实物为准
TPSP3022-01ETG
ESD 5.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPSP3022-01ETG
- 商品编号
- C2827636
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.3V | |
| 钳位电压 | 12V | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 80nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值0.35 pF
- 超低泄漏：纳安级
- 低工作电压：±5.3V
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±30 kV 接触放电：±20 kV
- IEC61000-4-5（雷击）4A（8/20μs）
- 符合RoHS标准
- 引脚镀层：镍钯金
应用领域
- 智能手机
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
