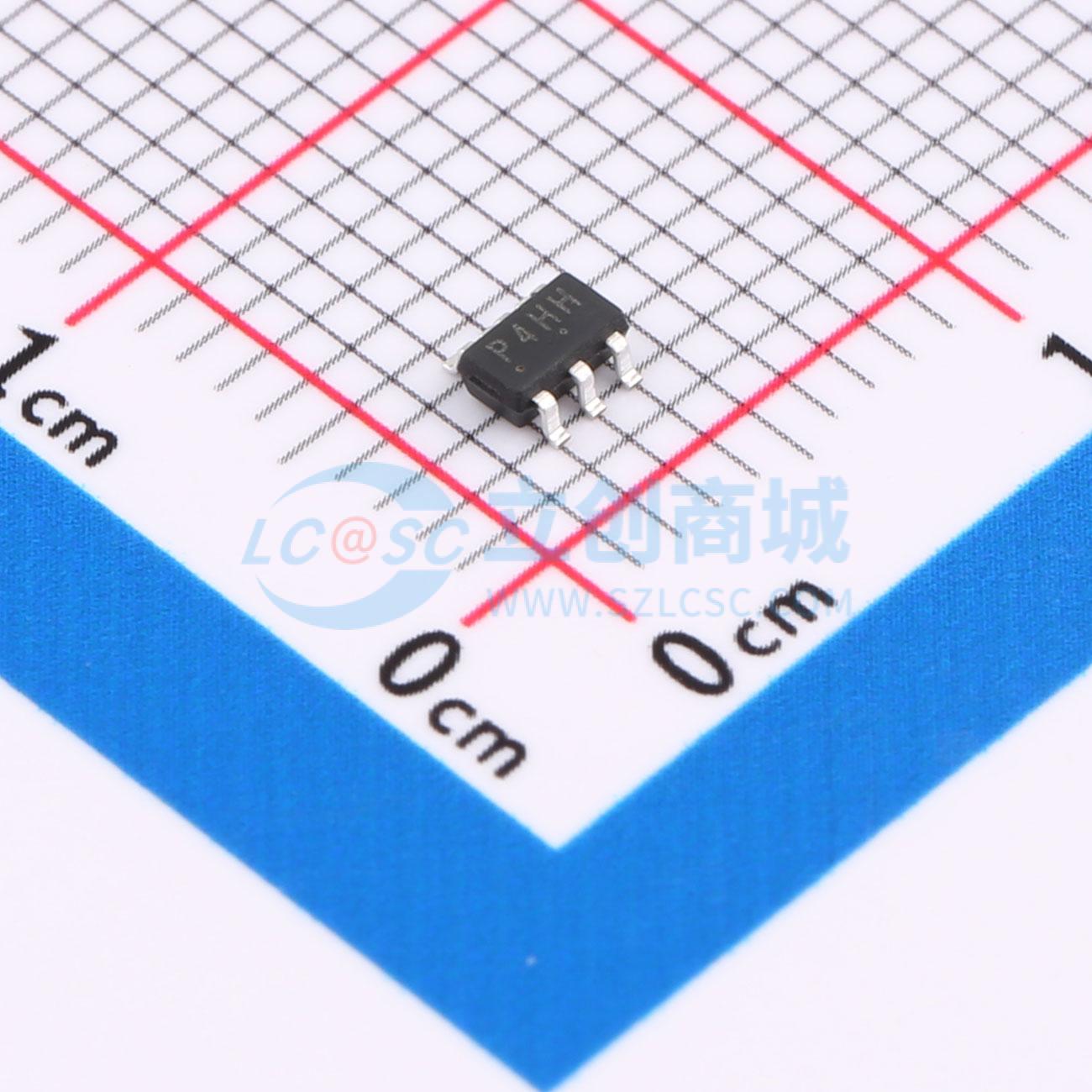

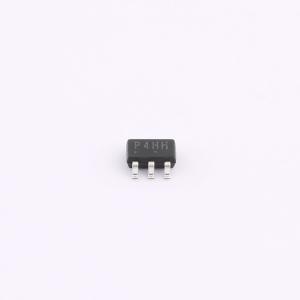

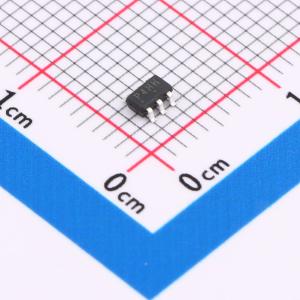

温馨提醒：图片仅供参考，商品以实物为准
PDWL050019-SOT236
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线+VCC静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- PDWL050019-SOT236
- 商品编号
- C2827637
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 击穿电压 | 6V | |
| 反向电流(Ir) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.8pF |
商品特性
- 超低电容：典型值 0.35 pF（输入/输出到输入/输出）
- 极微漏电：纳安级别
- 低工作电压：5V
- 低钳位电压
- 最多可保护 4 条数据线和 1 条电源线
- 符合以下标准：
- IEC 61000 - 4 - 2（静电放电）抗扰度测试 空气放电：±25 kV 接触放电：±25 kV
- IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）
- 符合 RoHS 标准
应用领域
- USB 2.0 和 USB 3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE 1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
