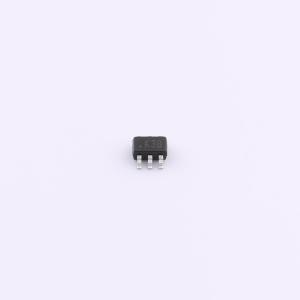

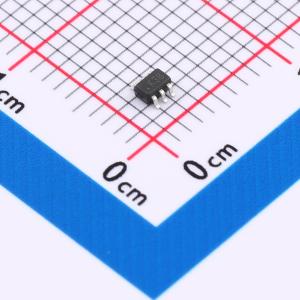

BSS138DW
1个N沟道 耐压:50V 电流:200mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：低导通电阻。 低栅极阈值电压。 低输入电容。 快速开关速度。 低输入/输出泄漏
- 品牌名称
- LGE(鲁光)
- 商品型号
- BSS138DW
- 商品编号
- C27975287
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0308克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 50V | |
| 连续漏极电流(Id) | 200mA | |
| 导通电阻(RDS(on)) | 3.5Ω@10V | |
| 耗散功率(Pd) | 200mW | |
| 阈值电压(Vgs(th)) | 1.6V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.7nC | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 50pF |
商品概述
CoolMOS第八代平台是一项用于高压功率MOSFET的革命性技术，它基于超结（SJ）原理设计。600V CoolMOS CM8系列是CoolMOS 7的换代产品。它结合了快速开关超结MOSFET的优点，同时具有出色的易用性，例如低振铃趋势，所有产品均采用快速体二极管（CFD），具备出色的硬换向鲁棒性和优秀的静电放电（ESD）能力。此外，CM8极低的开关损耗和导通损耗使开关应用更加高效。
商品特性
- 低导通电阻
- 低栅极阈值电压
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏电流
应用领域
- 电源和转换器
- 功率因数校正（PFC）级和LLC谐振转换器
- 高效开关应用
- 服务器、电信、电动汽车充电、不间断电源（UPS）
