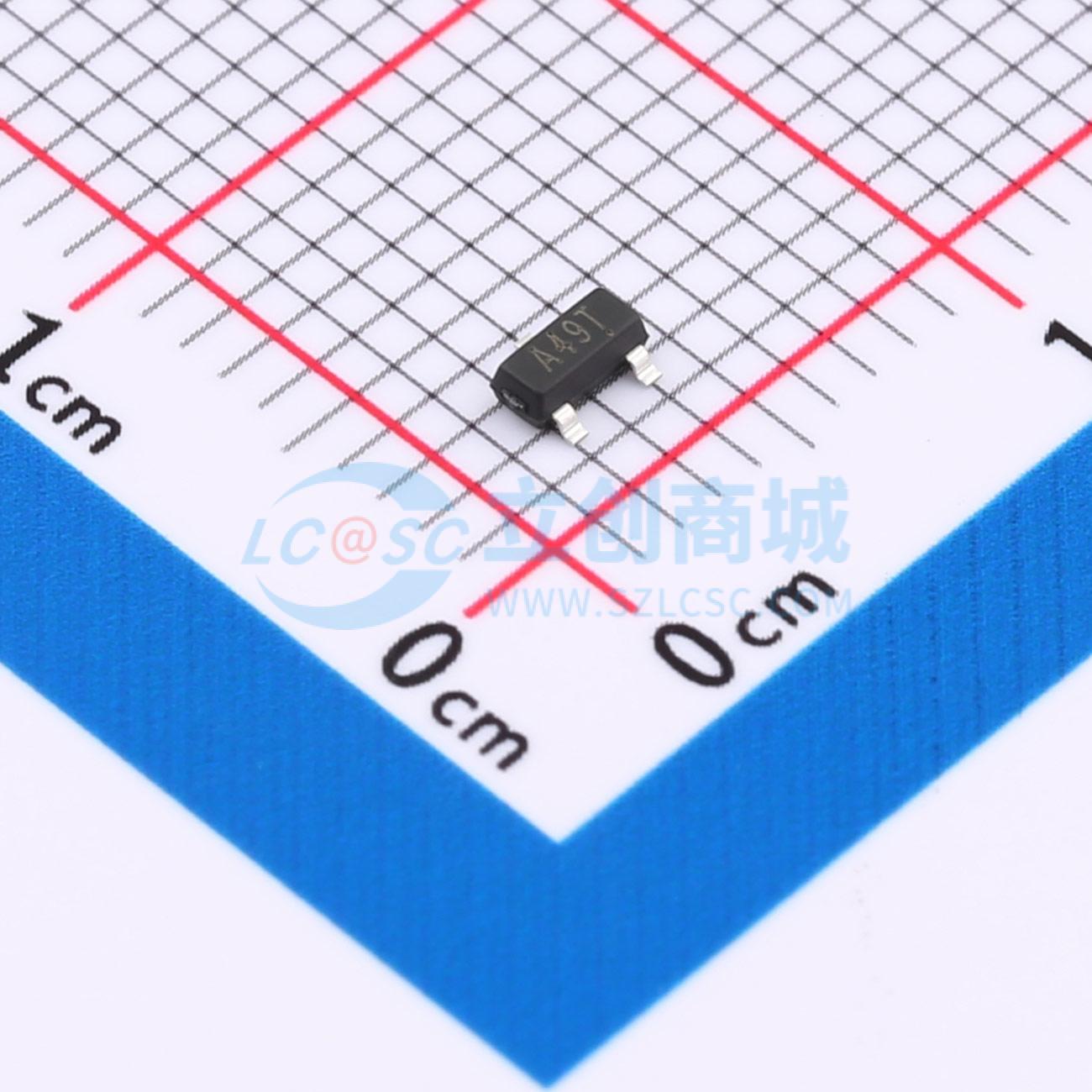

LGE3404
N沟道 耐压:30V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 商品目录 场效应管(MOSFET)；类型 1个N沟道；漏源电压(Vdss) 30V；连续漏极电流(Id) 5.8A；功率(Pd) -；导通电阻(RDS(on)@Vgs,Id) 23mΩ@10V；阈值电压(Vgs(th)@Id) 3V；输入电容(Ciss@Vds) 820pF；反向传输电容(Crss@Vds) 85pF
- 品牌名称
- LGE(鲁光)
- 商品型号
- LGE3404
- 商品编号
- C27975293
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 30mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.7nC@10V | |
| 输入电容(Ciss) | 357pF@15V | |
| 反向传输电容(Crss) | 45pF@15V | |
| 工作温度 | -40℃~+150℃ | |
| 类型 | N沟道 |
商品特性
- 在栅源电压 (VGS) = 10V 时，具有低导通态漏源电阻 (RDS(on))
- 10V 逻辑电平控制
- N 沟道 SOT23 封装
- 无铅，符合 RoHS 标准
应用领域
- 直流-直流转换器
- 电源管理
- 低端负载开关
- 开关电路
- 高速线路驱动器
