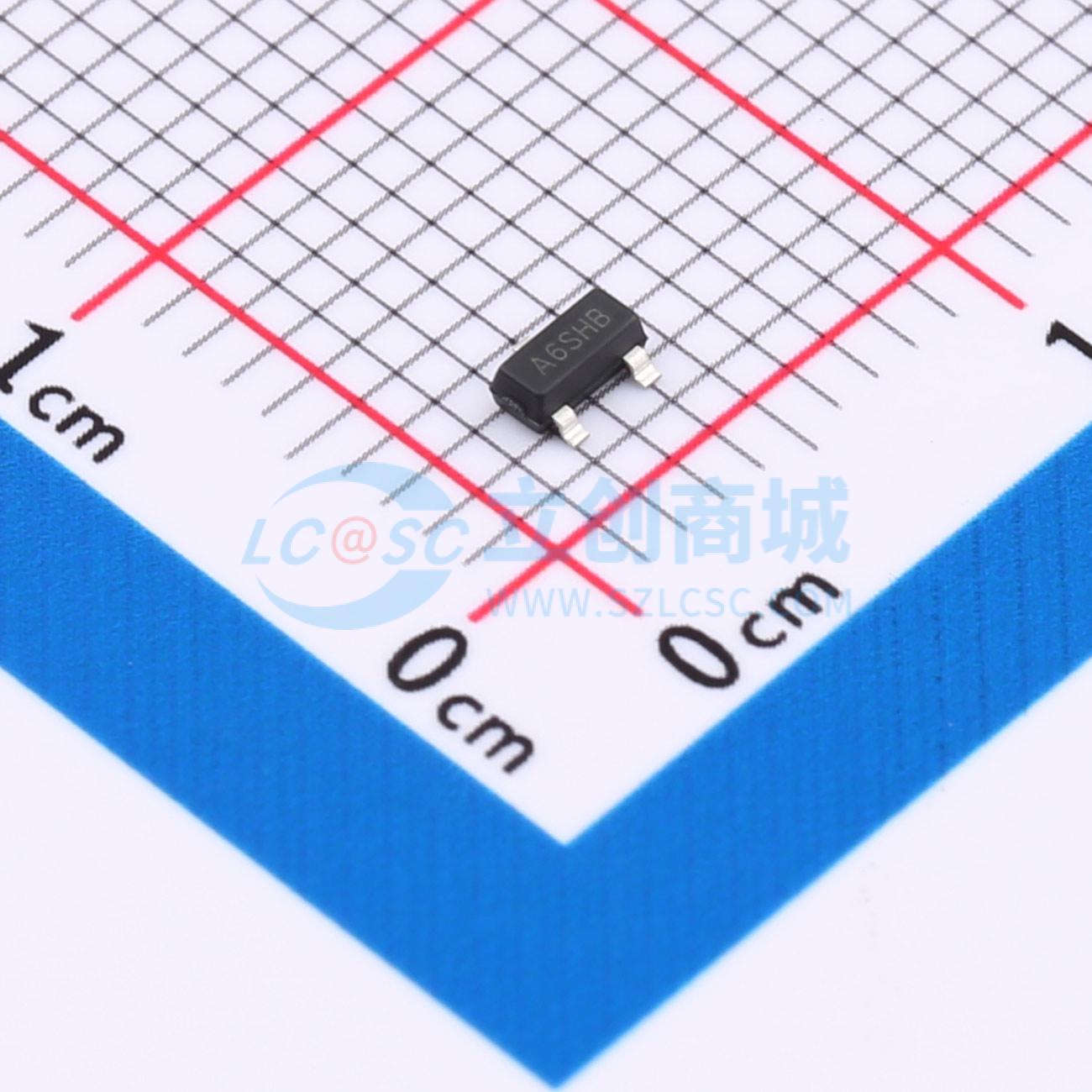

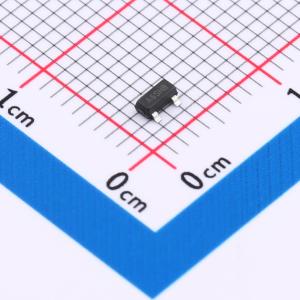

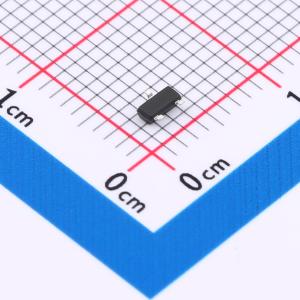

G2306
N沟道 耐压:30V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 商品目录 场效应管(MOSFET)；类型 1个N沟道；漏源电压(Vdss) 30V；连续漏极电流(Id) 3.16A；功率(Pd) 750mW；导通电阻(RDS(on)@Vgs,Id) 47mΩ@10V,3.5A 阈值电压(Vgs(th)@Id) 3V@250uA
- 品牌名称
- LGE(鲁光)
- 商品型号
- G2306
- 商品编号
- C27975291
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0304克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5A | |
| 导通电阻(RDS(on)) | 36mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@10V | |
| 输入电容(Ciss) | 240pF | |
| 反向传输电容(Crss) | 30pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品特性
- 在VGS = 10V时具有低导通电阻RDS(on)
- 3.3V逻辑电平控制
- N沟道SOT23封装
- 无铅，符合RoHS标准
应用领域
- 直流-直流转换器
- 电池供电便携式设备的电源管理
- 便携式设备的低端负载开关和充电开关
- 开关电路
- 高速线路驱动器
