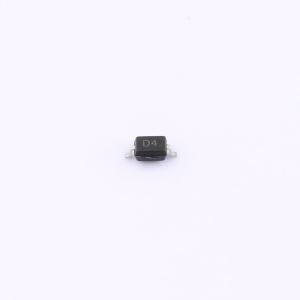

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D4V5BH
TVS 5.1V截止 峰值浪涌电流：160A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC3D4V5BH静电放电（ESD）保护器专为替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比，不会出现器件性能下降的情况。PTVSHC3D4V5BH可保护敏感半导体元件，使其免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC3D4V5BH
- 商品编号
- C312229
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.1V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 160A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.7kW@8/20us | |
| 击穿电压 | 4.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 2uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 300pF |
商品概述
PTVSHC3D4V5BH ESD 保护器专为在便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中替代多层压敏电阻 (MLV) 而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如与 MLV 相比，响应时间更快、工作电压更低、钳位电压更低，且器件无性能退化。PTVSHC3D4V5BH 可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D4V5BH 采用 SOD - 323 封装，工作电压为 4.5 伏。它用于满足 IEC 61000 - 4 - 2 的 ESD 抗扰度要求（±30kV 空气放电、±30kV 接触放电）。
商品特性
- 每线路 2700W 峰值脉冲功率 (tP= 8 / 20us)
- SOD - 323 封装
- 典型响应时间 < 1 ns
- 保护一条 I/O 或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护，符合 IEC 61000 - 4 - 2 (ESD) ±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4 (EFT) 40A (5/50ns)
应用领域
- 手机及配件
- 个人数字助理 (PDA)
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3 播放器
