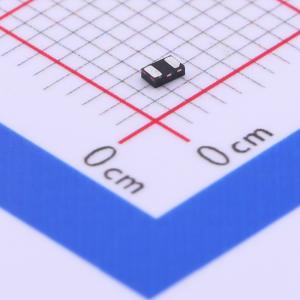

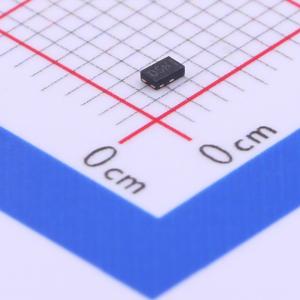

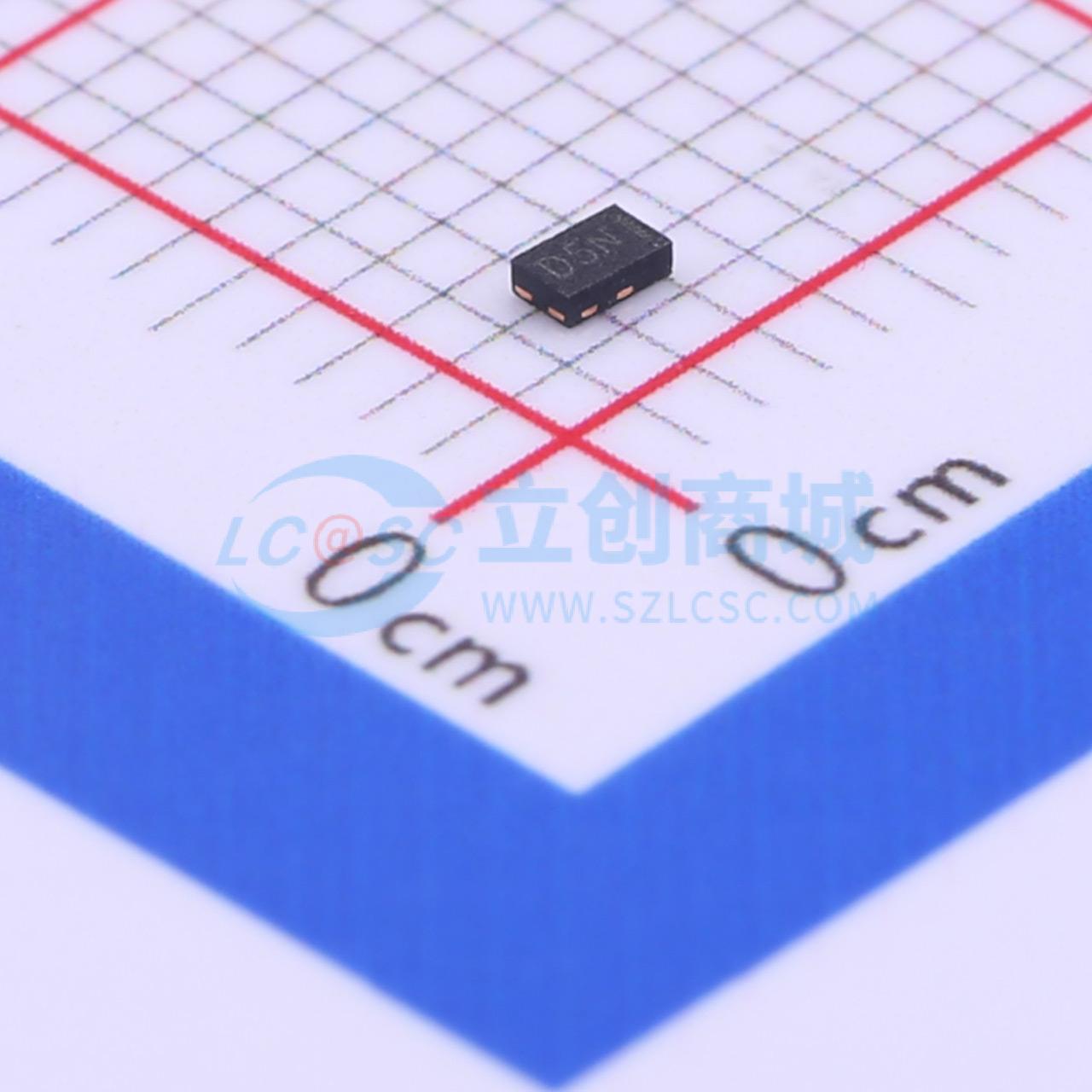

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC2EN5VB
TVS 5V截止 峰值脉冲电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PTVSHC2EN5VB ESD保护器旨在替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV)。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比，器件不会出现性能退化。PTVSHC2EN5VB 可保护敏感半导体元件免受静电放电 (ESD) 和其他电压感应瞬态事件造成的损坏或故障。PTVSHC2EN5VB 采用 DFN1610 - 2L 封装，工作电压为 4.5 伏。它用于满足 IEC 61000 - 4 - 2 的 ESD 抗扰度要求（±30kV 空气放电、±30kV 接触放电）。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC2EN5VB
- 商品编号
- C312236
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V；10V；12V；14V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.5kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.5V；5.5V | |
| 反向电流(Ir) | 2uA；1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 260pF |
商品概述
PTVSHC2EN5VB静电放电（ESD）保护器专为在便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。PTVSHC2EN5VB可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件的损坏或干扰。PTVSHC2EN5VB采用DFN1610 - 2L封装，工作电压为4.5伏。它用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（空气放电±30kV，接触放电±30kV）。
商品特性
- 每线1500W峰值脉冲功率（tP = 8 / 20μs）
- DFN1610 - 2L封装
- 典型响应时间< 1 ns
- 保护一个I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5 / 50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3播放器
