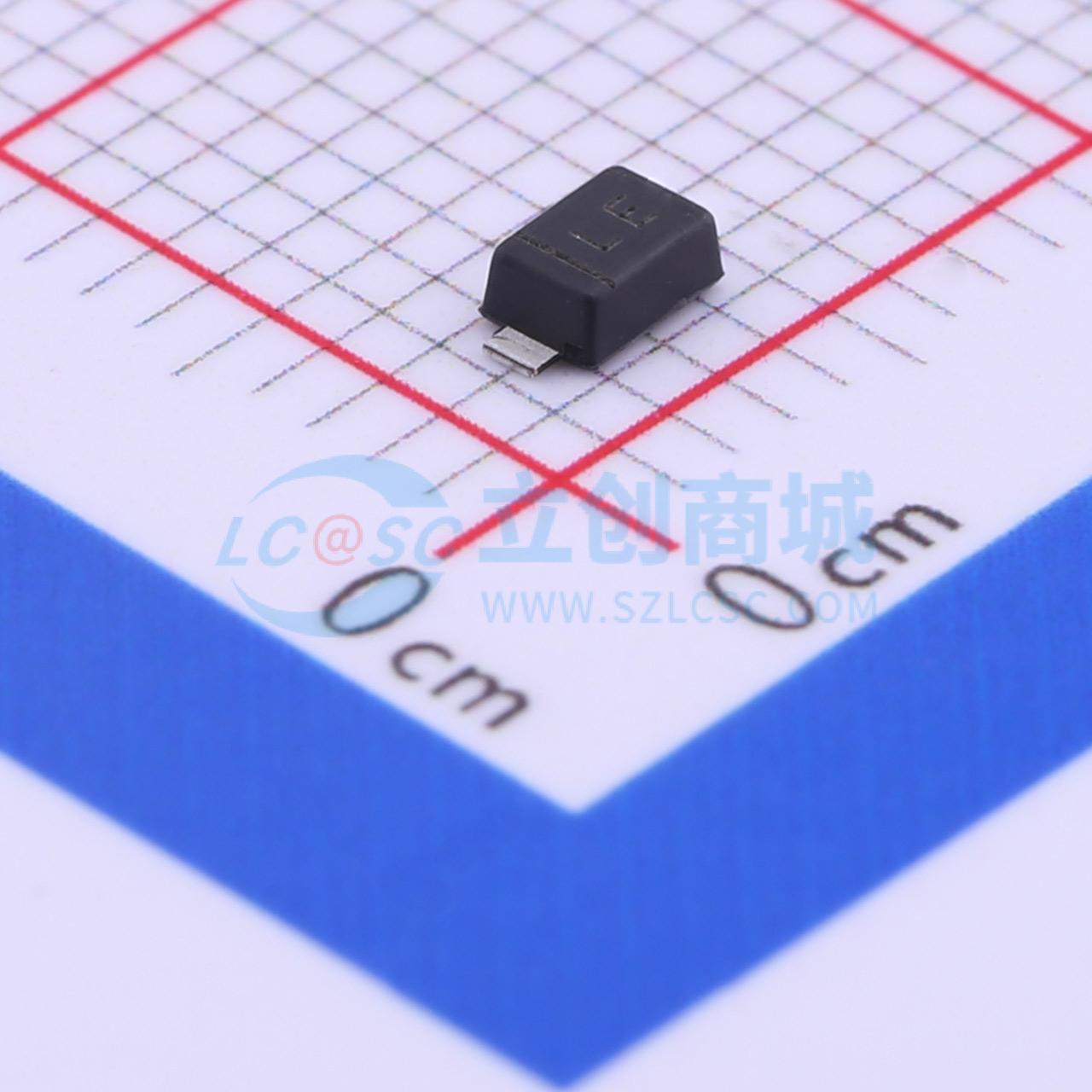

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC1DF12VU
单向TVS 12V截止 峰值浪涌电流：10.1A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SOD-123FL系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC1DF12VU
- 商品编号
- C312238
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 19.9V | |
| 峰值脉冲电流(Ipp) | 10.1A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 2.2kW@8/20us | |
| 击穿电压 | 14.7V | |
| 反向电流(Ir) | 2.5uA | |
| 类型 | TVS |
商品概述
SOD-123FL系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 薄型封装
- 玻璃钝化结
- 低电感
- 塑料封装符合美国保险商实验室（Underwriters Laboratory）的可燃性标准
- 出色的钳位能力
- 快速响应时间：典型值小于1.0 ps。
- 从0V到最小击穿电压（VBR min）
- 在10/1000μs波形下，峰值脉冲功率能力为200W，重复率（占空比）：0.01%
- 在8/20μs波形下，峰值脉冲功率能力为2200W，重复率（占空比）：0.01%
应用领域
- 瞬态电压抑制（TVS）器件非常适合用于电信、计算机、工业和消费电子应用中的输入/输出（I/O）接口、电源（VCC）总线及其他易受影响电路的保护。
