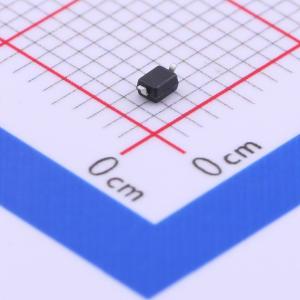

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D9VU
TVS 9V截止 峰值浪涌电流：40A@8/20us 80A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PTVSHC3D9VU瞬态电压抑制器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与MLV相比，不会出现器件性能退化的问题。PTVSHC3D9VU可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压诱发的瞬态事件造成的损坏或故障
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC3D9VU
- 商品编号
- C312230
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 9V | |
| 钳位电压 | 17V；25V | |
| 峰值脉冲电流(Ipp) | 40A@8/20us；80A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.6kW@8/20us | |
| 击穿电压 | 12V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 550pF |
商品概述
PTVSHC3D9VU瞬态电压抑制器专为在便携式应用（如手机、笔记本电脑和个人数字助理）中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间、较低的工作电压、较低的钳位电压，并且与MLV相比无器件老化问题。PTVSHC3D9VU可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件的损坏或故障。PTVSHC3D9VU采用SOD - 323封装，工作电压为9V。
商品特性
- 每线路1600W峰值脉冲功率（tP = 8 / 20μs）
- SOD - 323封装
- 典型响应时间 < 1 ns
- 保护一个I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3播放器
