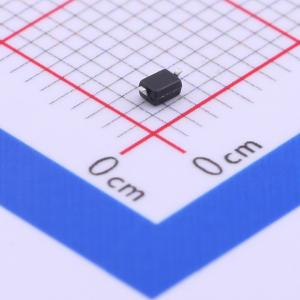

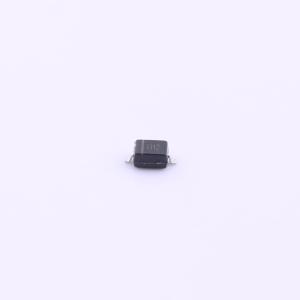

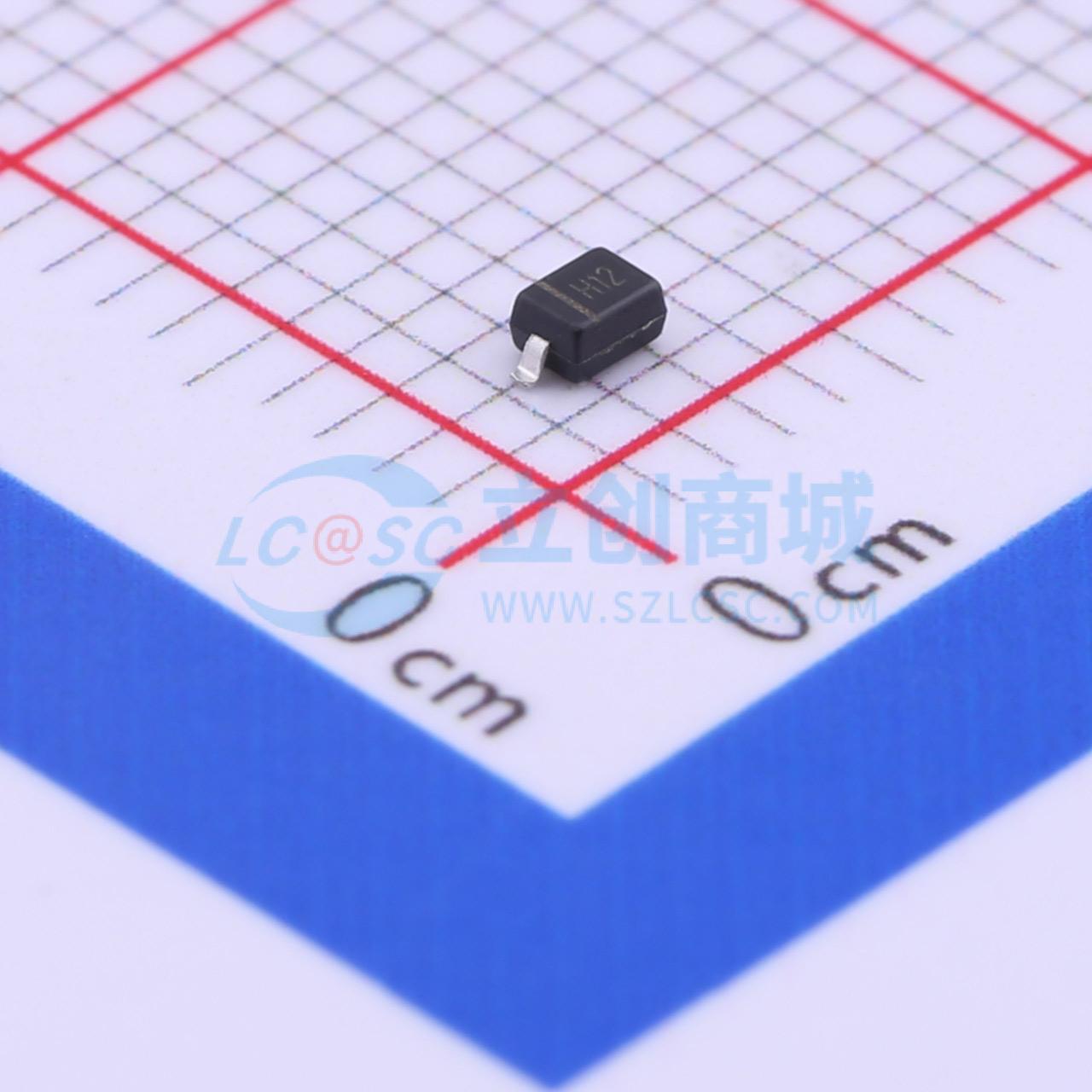

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC3D12VUH
TVS 12V截止 峰值浪涌电流：80A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PTVSHC3D12VUH TVS 保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比，器件不会出现性能下降的情况。PTVSHC3D12VUH 可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC3D12VUH
- 商品编号
- C312232
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 80A@8/20us | |
| 峰值脉冲功率(Ppp) | 2kW@8/20us | |
| 击穿电压 | 14V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 395pF |
商品概述
PTVSHC3D12VUH TVS 保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间、较低的工作电压、较低的钳位电压，并且与 MLV 相比，器件不会出现性能退化。PTVSHC3D12VUH 可保护敏感半导体元件免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。PTVSHC3D12VUH 采用 SOD - 323 封装，工作电压为 12 伏。
商品特性
- 每线路 2000W 峰值脉冲功率（tP = 8 / 20μs）
- SOD - 323 封装
- 典型响应时间 < 1 ns
- 保护一个 I/O 或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护符合 IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5 / 50ns）
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑、台式电脑和服务器-便携式仪器-无绳电话-数码相机-外设-MP3 播放器
