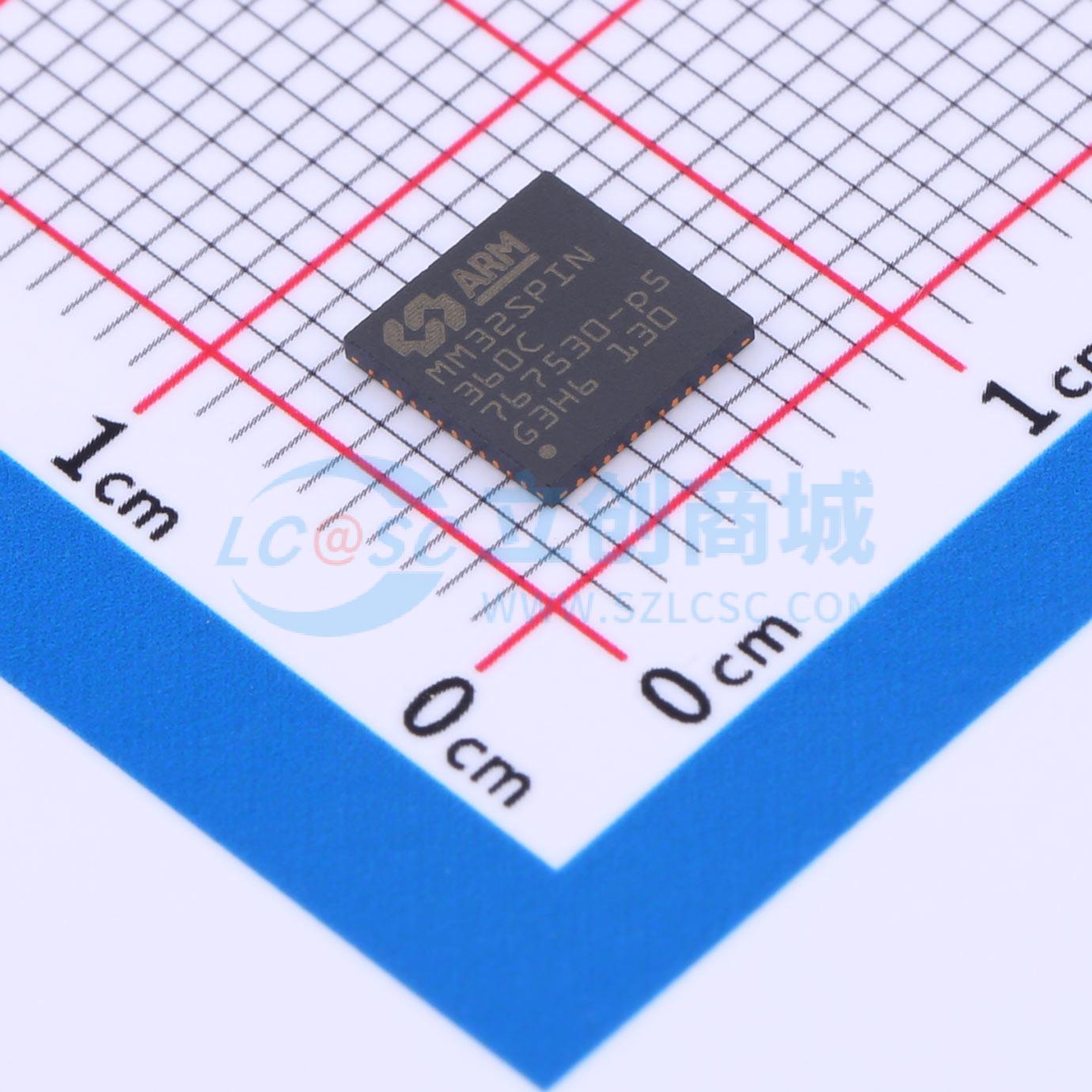

温馨提醒：图片仅供参考，商品以实物为准
MM32SPIN360C
停产 MM32SPIN360C
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- MindMotion(灵动微)
- 商品型号
- MM32SPIN360C
- 商品编号
- C2802312
- 商品封装
- QFN-48-EP(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.78克(g)
商品参数
参数完善中
商品概述
本产品使用高性能的ARM Cortex M0为内核的32位微控制器，5V输出的LDO稳压器、三组具备有自举二极管的N通道半桥栅极驱动器。MCU最高工作频率可达96MHz，内置高速存储器，丰富的I/O端口和外设连接到外部总线。本产品包含2个12位的ADC、3个比较器、3个运算放大器、1个16位通用定时器、1个32位通用定时器、3个16位基本定时器和2个16位高级定时器。还包含标准的通信接口：1个I2C接口、1个SPI接口和2个UART接口。 本产品系列工作电压为7~48V，工作温度范围 -40℃~85℃常规型和 -40℃~105℃扩展型。多种省电工作模式保证低功耗应用的要求。 这些丰富的外设配置，使得本产品微控制器适合于多种应用场合。 MM32SPIN360C产品提供QFN48封装形式。
商品特性
- 内核与系统：
- 32位ARM Cortex - M0处理器内核
- 最高工作频率可达96MHz
- 单指令周期32位硬件乘法器
- 硬件除法器(32Bit)
- 硬件开方(32bit)
- 存储器：
- 高达128K字节的闪存程序存储器
- 高达12K字节的SRAM
- Boot loader支持片内Flash在线系统编程(ISP)
- 时钟、复位和电源管理：
- 2.0V~5.5V供电
- 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
- 外部2~24MHz高速晶体振荡器
- 内嵌经出厂调校的48MHz高速振荡器
- 低功耗：
- 睡眠(sleep)、停机(stop)和待机模式(standby)
- 2个12位模数转换器，1μs转换时间(多达16个输入通道，2个内部输入通道)
- 转换范围：0~VDDA
- 支持采样时间和分辨率配置
- 片上温度传感器
- 片上电压传感器
- 3个比较器
- 3个运算放大器
- 1个5通道DMA控制器
- 支持的外设：Timer、UART、I2C、SPI和ADC
- 多达29个快速I/O端口：
- 所有I/O口可以映像到16个外部中断
- 所有端口均可输入输出5V信号
- 调试模式：
- 串行调试接口(SWD)
- 10个定时器：
- 2个16位4通道高级控制定时器，有4通道PWM输出，以及死区生成和紧急停止功能
- 1个16位定时器和1个32位定时器，有高达4个输入捕获/输出比较，可用于IR控制解码
- 2个16位定时器，有1个输入捕获/输出比较和1组互补输出，死区生成，紧急停止，调制器门电路用于IR控制
- 1个16位定时器，有1个输入捕获/输出比较
- 2个看门狗定时器(IWDG和WWDG)
- 1个Systick定时器：24位自减型计数器
- 多达4个通信接口：
- 2个UART接口
- 1个I2C接口
- 1个SPI接口
- 5V LDO稳压器：
- 输入电压最高13.5V
- 三组N型半桥式栅极驱动器(GATE - DRIVER)：
- 工作电压7~48V
- 支持电压UVLO保护
- 1A/1A SINK/SOURCE三相栅极驱动电流
- 内建自举二极管
- 内建65ns死区时间设置
- 采用QFN48封装
应用领域
- 三相永磁无刷电机
- 电动工具
