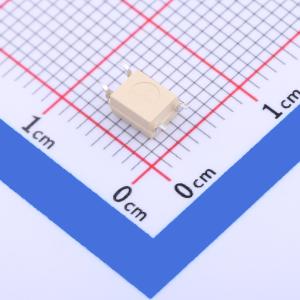

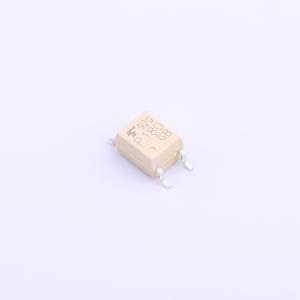

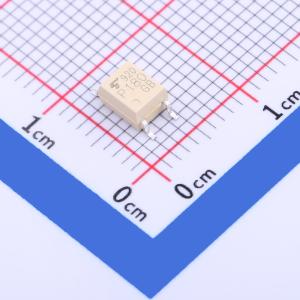

TLP180(GB-TPL.F)
AC,DC输入 隔离电压(rms):3750V 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP180(GB-TPL.F)
- 商品编号
- C2762708
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us | |
| 下降时间 | 3us | |
| 工作温度 | -25℃~+85℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 260mW | |
| 正向电流(If) | 16mA |
商品概述
东芝小型扁平耦合器TLP180是一款小外形耦合器，适用于表面贴装组装。TLP180由一个光电晶体管和一个反并联连接的红外发光二极管光耦合而成，可由交流输入电流直接驱动。
商品特性
- 集电极-发射极电压：80 V（最小值）
- 电流传输比：50%（最小值），GB等级：100%（最小值）
- 隔离电压：3750 Vrms（最小值）
- 通过UL认证：UL 1577，文件编号：E67349
- 通过cUL认证：CSA组件验收服务编号5A，文件编号：E67349
- 通过VDE认证：EN 60747-5-5
应用领域
- 电话使用设备
- 可编程控制器
- 交流/直流输入模块
- 电信
