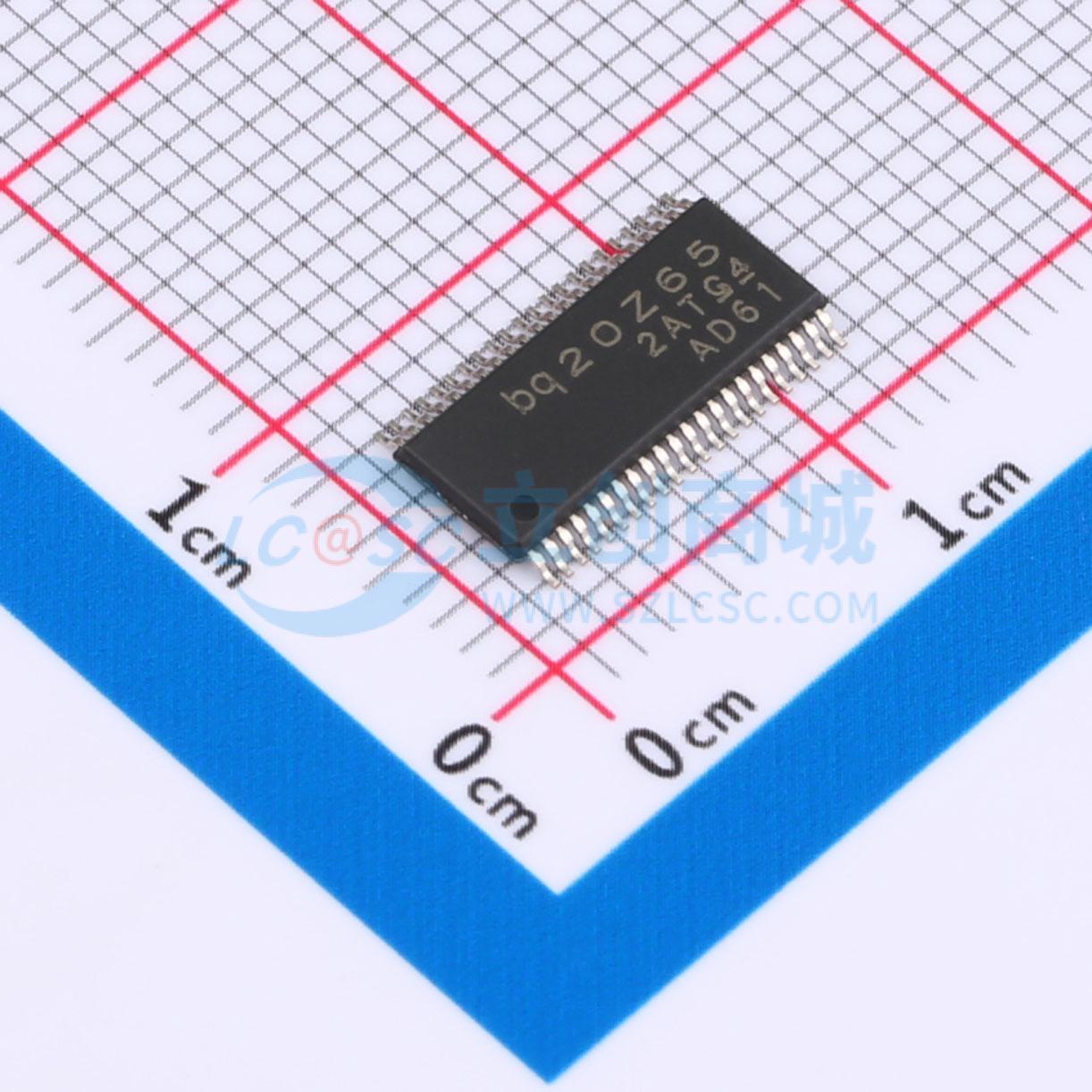

温馨提醒：图片仅供参考，商品以实物为准
BQ20Z65DBTR-R1
SBS 1.1 兼容的电量计和保护功能，具备阻抗跟踪技术
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用 Impedance Track? 技术且符合 SBS 1.1 标准的电量监测计，具有改进的特性集 44-TSSOP -40 to 85
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ20Z65DBTR-R1
- 商品编号
- C2760450
- 商品封装
- TSSOP-44-4.4mm
- 包装方式
- 编带
- 商品毛重
- 1.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片；监测芯片 | |
| 工作电压 | 4.5V~25V | |
| 充电饱和电压 | - | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 2~4 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 100nA | |
| 接口类型 | SMBus |
商品概述
bq20z65-R1是一款符合SBS标准的电量计与保护集成电路，集成了获得专利的Impedance Track™技术，是专为电池组或系统内安装设计的单芯片解决方案。bq20z65-R1利用其集成的高性能模拟外设，测量并精确记录锂离子或锂聚合物电池的可用电量。它监测电池组的容量变化、电池阻抗、开路电压及其他关键参数，并通过串行通信总线将这些信息报告给系统主控制器。结合集成的模拟前端（AFE）短路和过载保护功能，bq20z65-R1在智能电池电路中实现了功能和安全性的最大化，同时减少了外部元件数量、成本和尺寸。 所采用的Impedance Track™电量计量技术持续分析电池阻抗，从而实现卓越的电量计量精度。这使得在每个循环的各个阶段，都能高精度地计算剩余容量，同时考虑放电率、温度和电池老化等因素。
商品特性
- 新一代获得专利的Impedance Track™技术，可精确测量锂离子和锂聚合物电池的可用电量
- 在电池整个使用寿命内误差优于±1%
- 支持智能电池规范SBS V1.1
- 灵活配置2至4节串联锂离子和锂聚合物电池
- 具备超低功耗模式的强大8位RISC CPU
- 全系列可编程保护功能
- 电压、电流和温度保护
- 符合JEITA指南
- 增加处理更复杂充电曲线的灵活性
- 终身数据记录
- 驱动3、4和5段LED显示屏，显示电池组状态
- 支持SHA-1认证
- 单封装内集成完整的电池保护和电量计解决方案
- 采用44引脚TSSOP（DBT）封装
应用领域
- 笔记本电脑
- 医疗和测试设备
- 便携式仪器
