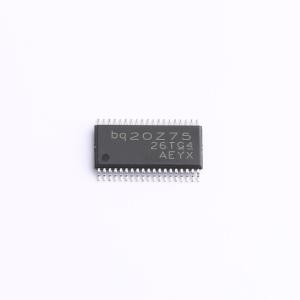

BQ20Z75DBTR-V180

符合SBS 1.1标准的电池电量计和保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用 Impedance Track? 技术且符合 SBS 1.1 标准的电量监测计和保护 IC 38-TSSOP -40 to 85
品牌名称: TI(德州仪器)
商品型号: BQ20Z75DBTR-V180
商品编号: C2760451
商品封装: TSSOP-38-4.4mm
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

bq20z75-V180是一款符合SBS标准的电量计与保护集成电路，是专为电池组或系统内安装设计的单芯片解决方案。bq20z75-V180利用其集成的高性能模拟外设，测量并精确记录锂离子或锂聚合物电池的可用电量，同时监测电池组的容量变化、电池阻抗、开路电压及其他关键参数，并通过串行通信总线将信息报告给系统主机控制器。结合集成的模拟前端（AFE）短路和过载保护功能，bq20z75-V180在智能电池电路中实现了功能最大化、安全性提升，并减少了外部元件数量、成本和尺寸。所采用的阻抗跟踪™电量计量技术可持续分析电池阻抗，从而实现卓越的电量计量精度。这使得在每个循环的各个阶段，都能高精度地计算剩余容量，同时考虑放电率、温度和电池老化等因素。

商品特性

下一代专利阻抗跟踪™技术，在电池的整个使用寿命内，精确测量锂离子和锂聚合物电池的可用电量，误差优于±1%，即时精准，无需学习周期
支持智能电池规范SBS V1.1
灵活配置，适用于2至4节串联的锂离子和锂聚合物电池
强大的8位RISC CPU，具备超低功耗模式
全方位可编程保护功能——电压、电流和温度保护
支持SHA-1认证
采用小型38引脚TSSOP（DBT）封装

应用领域

笔记本电脑
医疗和测试设备
便携式仪器

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片
	工作电压	4.5V~25V
	充电饱和电压	-
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	2~4
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	550uA
	接口类型	SMBus
