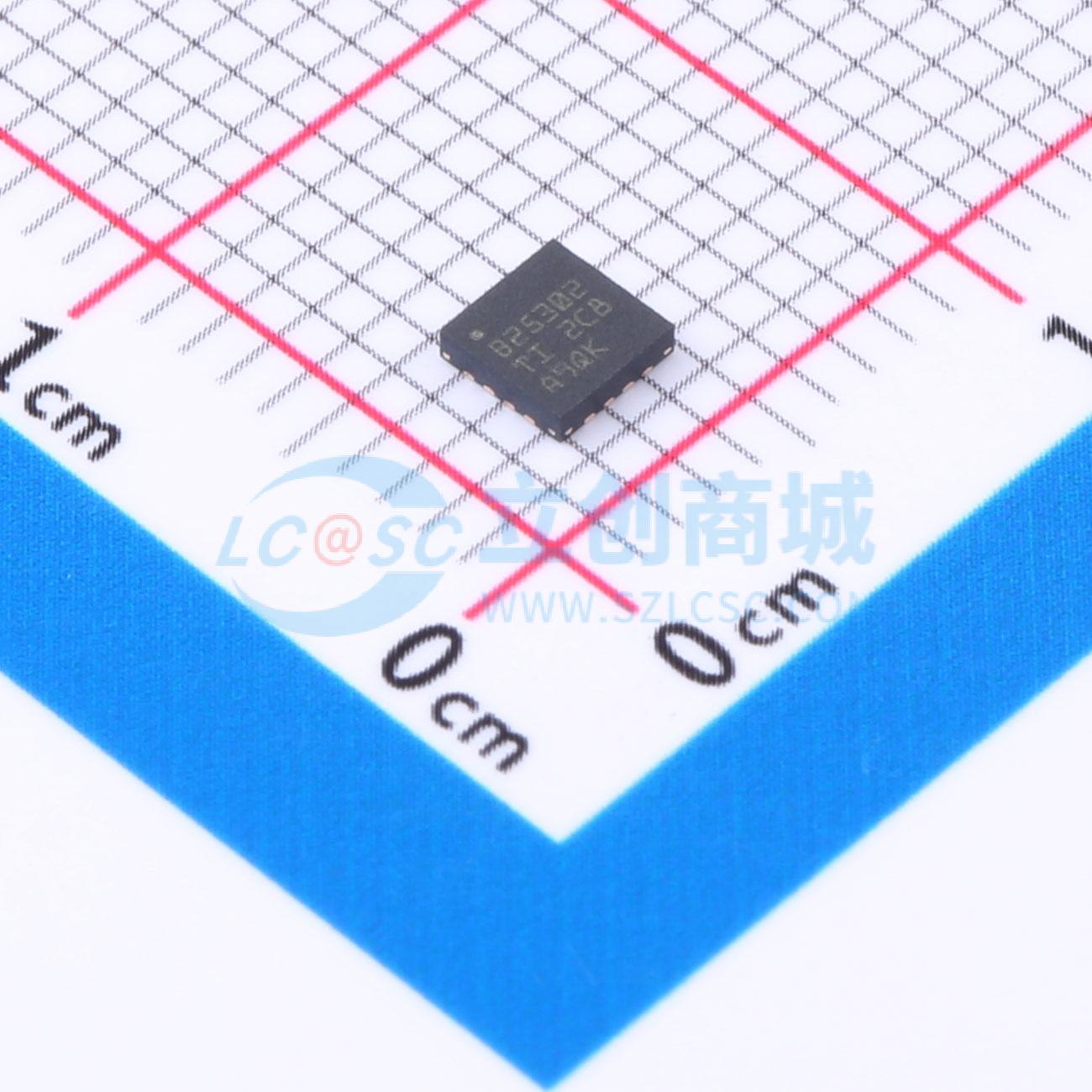

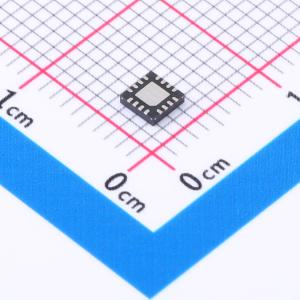

BQ25302RTER

BQ25302 是一款高度集成的独立型开关模式电池充电器，适用于单节锂离子和锂聚合物电池。BQ25302 支持 4.1V 至 6.2V 输入电压和 2A 快速充电电流。该器件的集成式电流检测拓扑可实现高充电效率和低 BOM 成本。此器件具有 200nA 低静态电流，可节省电池电量并更大限度地延长便携式设备的存放时间。BQ25302 采用 3x3 WQFN 封装，适用于 2 层布局和空间有限的应用。BQ25302 支持 4.1V 至 6.2V 输入电压，可为单节电池充电。BQ25302 为单节电池提供高达 2A 的连续快速充电电流。该器件可为便携式设备进行快速充电。其输入电压调节功能可从输入源向电池提供最大充电功率。该解决方案与输入反向阻断 FET（RBFET，Q1）、高侧开关 FET（HSFET，Q2）和低侧开关 FET（LSFET，Q3）高度集成。BQ25302 具有无损集成式电流检测功能，可通过尽可能地减少元件数量来降低功率损耗和 BOM 成本。它还集成了自举二极管以进行高侧栅极驱动和电池温度监控，从而简化系统设计。此器件无需主机控制即可启动并完成一个充电周期。BQ25302 充电电压和充电电流可通过外部电阻设定。BQ25302 在启动时检测充电电压设置，并分四个阶段为电池充电:电池短路、预调节、恒定电流和恒定电压。在充电周期结束时，如果充电电流低于终止电流阈值并且电池电压高于再充电阈值，则充电器自动终止。当电池电压下降到低于再充电阈值时，充电器将自动启动另一个充电周期。充电器为电池充电和系统操作提供各种安全特性，包括基于负温度系数 (NTC) 热敏电阻的电池温度监控、充电安全计时器、输入过压和过流保护，以及电池过压保护。还内置了引脚开路和短路保护功能，可防止充电电流设置引脚 ICHG 意外开路或对地短路。热调节功能可调节充电电流，从而在高功率运行或高环境温度条件下限制内核温度。STAT 引脚输出报告充电状态和故障状况。当移除输入电压时，此器件以极低的电池到充电器器件漏电流自动进入高阻态模式。BQ25302 采用 3mm x 3mm 薄型 WQFN 封装。

• 独立充电器且易于配置
• 高效 1.2MHz 同步开关模式降压充电器
• 在 1A 电流（5V 输入）下具有 94.3% 的充电效率
• 单个输入，支持 USB 输入
• 支持 4.1V 至 6.2V 输入电压范围，输入电压动态电源管理 (VINDPM) 跟踪电池电压
• 高度集成，集成反向阻断和同步开关 MOSFET
• 内部输入和充电电流检测
• 内置内部环路补偿
• 集成式自举二极管
• 支持 4.1V/4.2V/4.35V/4.4V 充电电压
• 最大 2.0A 快速充电电流
• 4.5V VBAT 下的 200nA 低电池漏电流
• IC 禁用模式下的 4μA VBUS 电源电流
• 120℃ 时充电电流热调节
• 预充电电流为快速充电电流的 10%
• 终止电流为快速充电电流的 10%
• 充电电压调节精度为 ±0.5%
• 充电电流调节精度为 ±10%
• 具备热调节和热关断安全保护
• 具备输入欠压锁定 (UVLO) 和过压保护 (OVP)
• 具备电池过充保护
• 集成预充电和快速充电安全计时器
• 电流设置引脚 ICHG 开路或短路时充电被禁用
• 具备冷/热电池温度保护
• 可通过 STAT 引脚报告故障
• 采用 WQFN 3x3-16 封装

• 无线扬声器
• 条形码扫描仪
• 游戏
• 底座充电器
• 无线电动工具
• 楼宇自动化
• 医疗
