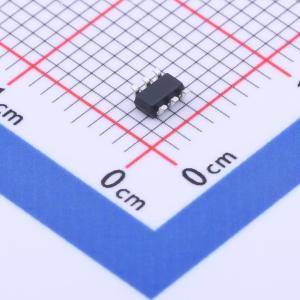

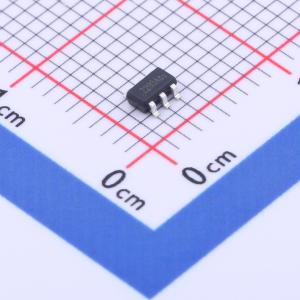

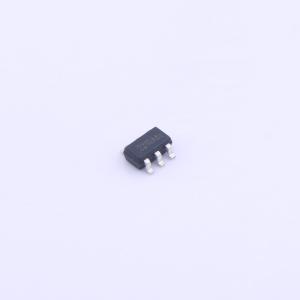

XR2203A
26V升压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XR2203A是一款高效率、高频率的升压DC-DC转换器,输入电压范围为2.3V至6V,输出电压最高可达26V,内置2.8A开关,具有1.2MHz的固定开关频率,集成软启动功能。
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XR2203A
- 商品编号
- C2760075
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 输出类型 | 可调 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 26V | |
| 输出电流 | 2.8A | |
| 开关频率 | 1.2MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 135uA | |
| 开关管(内置/外置) | 内置 |
商品概述
XR2203A是一款高频、高效的直流-直流转换器，集成了一个2.8A、0.1Ω的功率开关，能够提供高达26V的输出电压。固定的1.2MHz频率允许使用小型外部电感和电容，并提供快速瞬态响应。它集成了软启动、补偿功能，外部仅需少量元件。
商品特性
- 输入电压范围为2.3V至6V
- 26V升压转换器，开关电流为2.8A，效率高达96%
- 固定开关频率为1.2MHz
- 集成软启动功能
- 热关断保护
- 欠压锁定保护
- SOT23-6封装
应用领域
- 手持设备
- GPS接收器
- 数码相机
- 便携式应用
- DSL调制解调器
- PCMCIA卡
- TFT LCD偏置电源
