温馨提醒：图片仅供参考，商品以实物为准

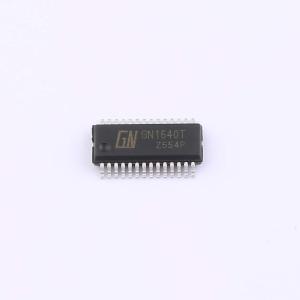

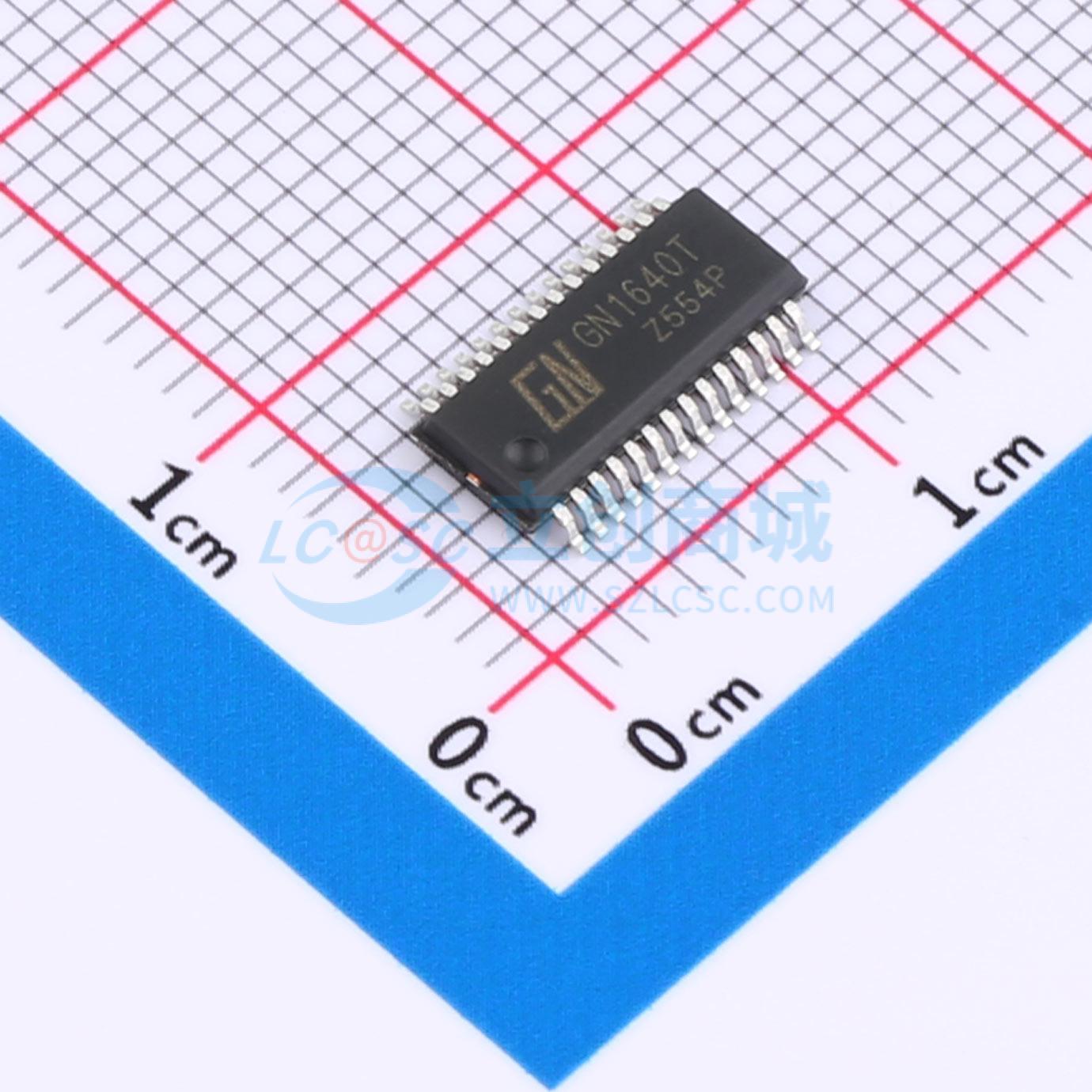

GN1640T
2线串口共阴极8段16位LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款2线串口共阴极 8 段16 位的 LED 驱动控制专用电路，内部集成有 MCU 数字接口、数据锁存器、LED 驱动等电路。本产品性能优良，质量可靠
- 品牌名称
- GN(旌芯半导体)
- 商品型号
- GN1640T
- 商品编号
- C2758330
- 商品封装
- SSOP-28-150mil
- 包装方式
- 编带
- 商品毛重
- 0.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 配置 | 8段x16位 | |
| 接口类型 | - | |
| 工作电压 | 3V~5.5V | |
| 时钟频率(fc) | 1MHz | |
| 静态电流 | 150uA |
| 属性 | 参数值 | |
|---|---|---|
| 位驱动电流 | 80mA | |
| 段驱动电流 | 60mA；70mA | |
| 功能特性 | PWM调光；内置显示RAM；内置自动消隐 | |
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | - |
商品概述
GN1640是一款2线串口共阴极8段16位的LED驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED驱动等电路。本产品性能优良，质量可靠。
商品特性
- 内置显示RAM
- 内置自动消隐电路
- 两线串行接口（CLK，DATA）
- 内置RC振荡
- 显示辉度软件可调
应用领域
- LED显示面板
- 电磁炉显示
- 电饭煲显示
- 空调显示
- 电子秤
