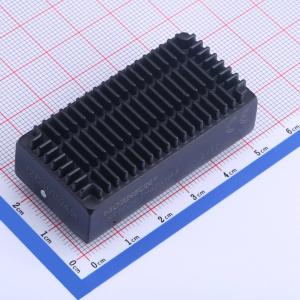

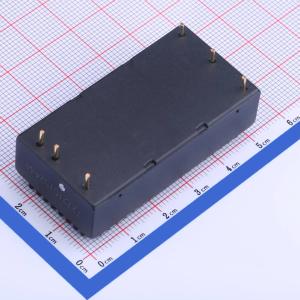

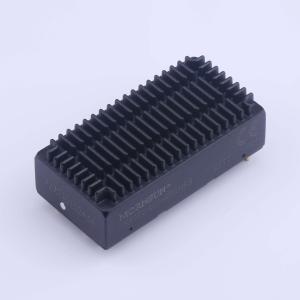

温馨提醒：图片仅供参考，商品以实物为准
URF1D24LD-40WHR3
DC/DC模块电源，40W，超宽电压输入，隔离稳压，单路输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- URF1D_LD-40WR3系列产品输出功率为40W，超宽电压输入40-160VDC，效率高达91%，满足3000VDC、1500VAC加强绝缘等级隔离电压，允许工作温度-40℃ to +85°C，具有输入欠压保护，输出短路、过流、过压保护，过温保护，广泛应用于72V、96V、110V的铁路车载电子设备。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- URF1D24LD-40WHR3
- 商品编号
- C2757478
- 商品封装
- DIP,51.4x26.2mm
- 包装方式
- 管装
- 商品毛重
- 51.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 40W | |
| 工作电压(Vin) | 40V~160V | |
| 转换效率 | 89% | |
| 输出电压(Vout) | 24V | |
| 输出电流(最大值) | 1.667A | |
| 最大容性负载 | 680uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 过流保护；短路保护；欠压保护；过压保护；过热保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 220kHz | |
| 纹波噪声 | 150mVp-p | |
| 长度 | 50.8mm | |
| 宽度 | 25.4mm | |
| 高度 | 11.8mm |
商品特性
- 超宽输入电压范围（4:1）
- 加强绝缘，隔离电压3000VDC/1500VAC
- 工作温度范围：-40°C to +85°C
- 输入欠压保护，输出短路、过流、过压保护，过温保护
- 通过EN62368，EN50155认证
- A2S（接线式）和A4S（35mm导轨式）产品型号
- 具有输入防反接功能
- 国际标准引脚方式
应用领域
- 72V、96V、110V的铁路车载电子设备
